Sistem Rektifisasi Telekom untuk Telekom dengan Manajemen dan Kontrol Jauh

Ringkasan Produk

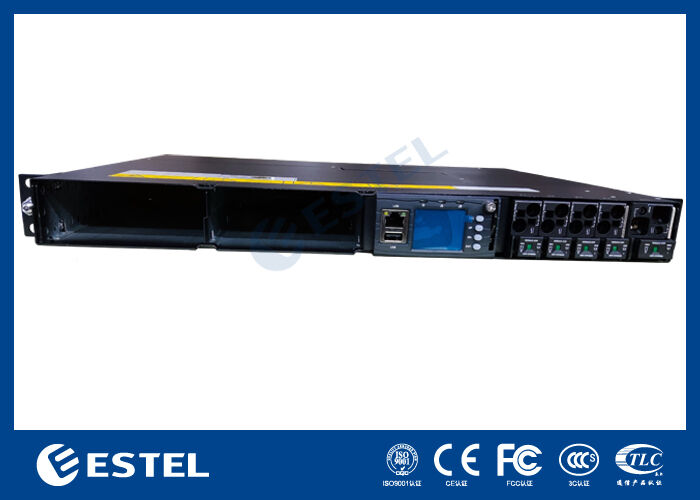

Sistem listrik rak ET4860-M3J21 DC menyediakan solusi daya DC berkapasitas tinggi dan tangguh yang dirancang khusus untuk infrastruktur telekomunikasi, operasi pusat data,dan aplikasi industri yang membutuhkan distribusi daya DC yang andal. Ini menerima masukan 220VAC fase tunggal dan memberikan output DC stabil diatur antara 43VDC untuk 58VDC, dengan titik operasi nominal 53.5VDC. Menawarkan kapasitas output maksimum 6kw,Sistem ini dapat diandalkan untuk mendukung instalasi dengan permintaan tinggi sambil mencapai efisiensi konversi daya lebih dari 96%.

Dengan desain modular dan redundant, sistem ini mendukung hingga 2 * 3000W modul rectifier yang dikonfigurasi untuk redundansi N + 1, dengan setiap modul kompak beratnya kurang dari 2kg.Pengoreksi menggunakan pendinginan udara paksa, mencapai faktor daya hampir satu (≥ 0,99), dan mempertahankan distorsi harmonik total yang rendah (THDi ≤ 5%) untuk konversi daya yang efisien dan bersih.dan perlindungan masuk IP20, sasis yang dapat dipasang rack 6U menekankan keamanan operasional, kemudahan layanan, dan integrasi langsung ke dalam lemari standar 19 inci.

Sistem

• Dimensi: 482.0 ((W) × 350.0 ((D) × 1U ((H)

• Berat: ≤10kg (tanpa pengorek)

• Mode pendinginan: pendinginan alami

• Mode pemasangan: Dipasang pada rak 19 inci atau di dalam lemari

• Mode kabel: Inlet atas dan outlet atas

• Mode pemeliharaan: pemeliharaan depan, perubahan kelas modul pendukung

• Tingkat perlindungan: IP20

Distribusi AC

• Modus input:220VAC fase tunggal, 63A/1PN

• Frekuensi masukan: 4566Hz, nilai nominal: 50Hz/60Hz

Distribusi DC

• Tegangan keluaran: 43 ~ 58VDC, nilai nominal: 53,5VDC

• Kapasitas maksimum:6kW ((2*3kw, N+1 redundansi)

• Pemutus baterai:1*100A/1PN

• Pemecah beban:BLVD:2*32A/1PN+2*63A/1PN

Pengoreksi

• Tegangan masukan:85VAC ~ 300VAC, nominal 220VAC

• Efisiensi: >96%

• Kekuatan nominal: 3000W (176~300VAC)

• Suhu kerja: ∼40 °C ~ +75 °C (kekuatan penuh di bawah 50 °C)

• Dimensi: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Berat: ≤2kg

• Mode pendinginan: pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤ 5%

• Kaluaran DC: 43 ~ 58VDC, bernomor 53,5VDC, maksimum 55A

Pengontrol

• Model: MC2900

• Masukan sinyal: 4 AI (3 suhu lingkungan, 1 kelembaban), 8 DI

• Output alarm: 8 kontak kering

• Pelabuhan komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu operasi: 40 °C ~ + 65 °C (kekuatan penuh di bawah 50 °C)

• Suhu penyimpanan: ¥40°C ~ +70°C

• Kelembaban operasi: 5% ~ 95% (tidak kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam kisaran 2000m hingga 3000m, suhu operasi maksimum menurun 1 °C ketika ketinggian meningkat 200m.)
