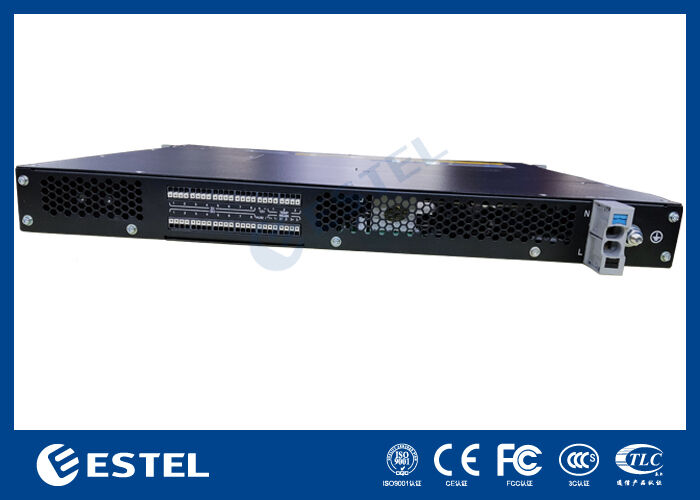

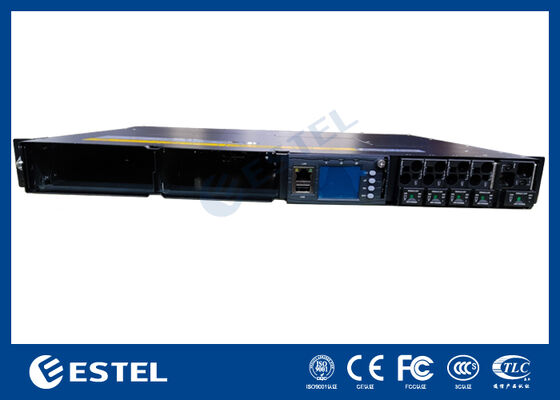

Modular Telecom DC Power System dengan SNMP/Web-Based Remote Management

Ringkasan Produk

ET48100-M5E21Sistem tenaga surya menyediakan solusi daya DC berkapasitas tinggi dan tangguh yang dirancang khusus untuk infrastruktur telekomunikasi, operasi pusat data,dan aplikasi industri yang membutuhkan distribusi daya DC yang andal. Ini menerima masukan fase tunggal 220VAC dan memberikan output DC yang stabil yang dapat disesuaikan antara 43VDC hingga 58VDC, dengan titik operasi nominal 53,5VDC. Menawarkan kapasitas output maksimum 6kW,Sistem ini dapat diandalkan untuk mendukung instalasi dengan permintaan tinggi sambil mencapai efisiensi konversi daya lebih dari 96%.

Dengan desain modular dan redundant, sistem ini mendukung hingga 2 * 3000W modul rectifier yang dikonfigurasi untuk redundansi N + 1, dengan setiap modul kompak beratnya kurang dari 2kg.Pengoreksi menggunakan pendinginan udara paksa, mencapai faktor daya hampir satu (≥ 0,99), dan mempertahankan distorsi harmonik total yang rendah (THDi ≤ 5%) untuk konversi daya yang efisien dan bersih.dan perlindungan masuk IP20, sasis 1U yang dapat dipasang di rak menekankan keamanan operasional, kemudahan layanan, dan integrasi langsung ke dalam lemari standar 19 inci.

Panel distribusi DC dilengkapi dengan pemutus sirkuit baterai 1*100A/1PN dan mencakup fungsi Battery Low Voltage Disconnect (BLVD) untuk manajemen daya yang aman dan fleksibel.Kecerdasan sistem disediakan oleh pengontrol khusus yang menampilkan 4 input sensor analog, 8 masukan status digital, dan 8 relay alarm kontak kering yang dapat dikonfigurasi. pemantauan dan manajemen jarak jauh diaktifkan melalui antarmuka RS232/485 dan SNMP,sementara tampilan LCD terintegrasi memungkinkan untuk melihat status lokal dan konfigurasi.

Dirancang untuk bekerja dalam kondisi yang menuntut, sistem ini beroperasi di rentang suhu yang diperpanjang dari 40 °C hingga +65 °C, mentolerir kelembaban relatif dari 5% hingga 95% (non-kondensasi),dan mempertahankan kinerja penuh di ketinggian hingga 3000 meterMenggabungkan arsitektur modular yang dapat diskalakan dengan keandalan yang terbukti,Sistem listrik DC 9kW ini berdiri sebagai solusi energi yang kuat dan dapat diskalakan untuk infrastruktur kritis di mana ketersediaan daya adalah yang terpenting.

Sistem

• Dimensi: 482.0 ((W) × 350.0 ((D) × 1U ((H)

• Berat: ≤10kg (tanpa pengorek)

• Mode pendinginan: pendinginan alami

• Mode pemasangan: Dipasang pada rak 19 inci atau di dalam lemari

• Mode kabel: Inlet atas dan outlet atas

• Mode pemeliharaan: pemeliharaan depan, perubahan kelas modul pendukung

• Tingkat perlindungan: IP20

Input

• Modus input:Fotovoltaik tegangan tinggi 63A/2P

• Frekuensi masukan: 4566Hz, nilai nominal: 50Hz/60Hz

Distribusi DC

• Tegangan keluaran: 43 ~ 58VDC, nilai nominal: 53,5VDC

• Kapasitas maksimum:6kW ((2*3kw, redundansi N+1)

• Pemutus baterai:1*100A/1PN

• Pemecah beban:BLVD:4*63A/1PN

Pengoreksi

• Tegangan masukan:85VAC ~ 300VAC, nominal 220VAC

• Efisiensi: >96%

• Kekuatan nominal: 3000W (176~300VAC)

• Suhu kerja: ∼40 °C ~ +75 °C (kekuatan penuh di bawah 50 °C)

• Dimensi: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Berat: ≤2kg

• Mode pendinginan: pendinginan paksa

• Faktor daya: ≥0.99

• THD: ≤ 5%

• Kaluaran DC: 43 ~ 58VDC, bernomor 53,5VDC, maksimum 55A

Pengontrol

• Masukan sinyal: 4 AI (3 suhu lingkungan, 1 kelembaban), 8 DI

• Output alarm: 8 kontak kering

• Pelabuhan komunikasi: RS232/485, SNMP

• Mode tampilan: LCD

Lingkungan

• Suhu operasi: 40 °C ~ + 65 °C (kekuatan penuh di bawah 50 °C)

• Suhu penyimpanan: ¥40°C ~ +70°C

• Kelembaban operasi: 5% ~ 95% (tidak kondensasi)

• Ketinggian: 0 ~ 3000m (Jika ketinggian berada dalam kisaran 2000m hingga 3000m, suhu operasi maksimum menurun 1 °C ketika ketinggian meningkat 200m.)
