DC48V 3U BTS Telecom Rectifier Systems dengan RS485 Remote Monitoring
Rincian Produk
Sistem rectifier telekomunikasi DC48V
,Sistem daya telekomunikasi 300A
,Pengatur pemantauan jarak jauh RS485
Sistem Penyearah Telekomunikasi BTS DC48V 3U dengan Pemantauan Jarak Jauh RS485
Ikhtisar Produk Sistem Penyearah Telekomunikasi 3U BTS
ET48300-M5E63 adalah sistem daya rak DC yang dikembangkan oleh ESTEL, menyediakan solusi daya DC berkapasitas tinggi dan tangguh yang dirancang khusus untuk infrastruktur telekomunikasi, pengoperasian pusat data, dan aplikasi industri yang memerlukan distribusi daya DC yang dapat diandalkan. Ia menerima 380VAC (kompatibel untuk fase tunggal dan tiga fase) dan menghasilkan output DC stabil yang dapat disesuaikan antara –43VDC hingga –58VDC, dengan titik pengoperasian nominal –53,5VDC. Menawarkan kapasitas output maksimum 18kW, sistem ini secara andal mendukung instalasi dengan permintaan tinggi sekaligus mencapai efisiensi konversi daya melebihi 96%.
Panel distribusi DC dilengkapi dengan pemutus sirkuit baterai 1*250A dan mencakup fungsionalitas LLVD & BLVD untuk manajemen daya yang aman dan fleksibel. Kecerdasan sistem disediakan oleh pengontrol khusus yang dilengkapi 3 input sensor analog, 7 input status digital, dan 6 relai alarm kontak kering yang dapat dikonfigurasi. Pemantauan dan manajemen jarak jauh diaktifkan melalui antarmuka RS232/485 dan SNMP, sementara layar LCD terintegrasi memungkinkan tampilan dan konfigurasi status lokal.
Spesifikasi ACSistem Penyearah Telekomunikasi 3U BTS
Modus masukan:380VAC, kompatibel dengan konfigurasi fase tunggal dan tiga fase
Frekuensi masukan:45Hz hingga 65Hz (dinilai 50Hz/60Hz)
Spesifikasi DCSistem Penyearah Telekomunikasi 3U BTS
Tegangan keluaran:-43V hingga -58VDC (nilai -53,5VDC)
Kapasitas maksimum:18kW (modul penyearah 6 x 3kW, redundansi N+1)
Pemutus baterai:1x250A
Pemutus bebanSistem Penyearah Telekomunikasi 3U BTS
LLVD:1 x <125A/1PN (dipesan)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (dipesan)

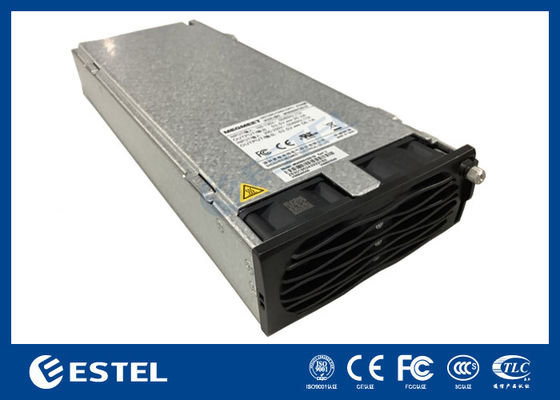

Modul PenyearahSistem Penyearah Telekomunikasi 3U BTS
Tegangan masukan:85VAC ~ 300VAC (nilai 220VAC)
Efisiensi:>96%
Nilai daya:3000W (176~300VAC)
Modus pendinginan:Pendinginan paksa
Faktor daya:≥0,99
THD:≤5%
keluaran DC:-43 ~ -58VDC (nilai -53.5VDC), maksimum 55A
| Jenis | ET48300-M5E63 | |||
| Sistem | Dimensi | 482,6(L)*350,0(T)*3U(T) | ||
| Berat | ≤15kg (tanpa penyearah) | |||
| Modus pendinginan | Pendinginan alami | |||
| Modus instalasi | Dipasang pada rak 19 inci atau di dalam kabinet | |||
| Modus kabel | Saluran masuk atas dan saluran keluar atas | |||
| Modus pemeliharaan | Pemeliharaan depan, dukungan perubahan tingkat modul | |||
| Tingkat perlindungan | IP20 | |||
| AC Distribusi |
Modus masukan | 380VAC, kompatibel untuk fase tunggal dan tiga fase | ||
| Frekuensi masukan | 45~65Hz, nilai terukur: 50Hz/60Hz | |||
| DC Distribusi |
Tegangan keluaran | -43~-58VDC, nilai terukur: -53.5VDC | ||
| Kapasitas maksimum | 18kW(6*3kw, redundansi N+1) | |||
| Pemutus baterai | 1*250A | |||
| Pemutus beban |
LLVD: 1*＜125A/1PN (dipesan) BLVD: 6*≤63A/1PN+2*≤125A/1PN (dipesan) |
|||
| Penyearah | Tegangan masukan | 85VAC～300VAC, diberi nilai 220VAC | ||
| Efisiensi | >96% | |||
| Nilai daya | 3000W(176~300VAC) | |||
| Suhu kerja | -40℃~+75℃(keluaran penuh di bawah 50℃) | |||
| Dimensi | 106,5mm(L)×286mm(T)×41,5mm(1U/Jam) | |||
| Berat | ≤2kg | |||
| Modus pendinginan | Pendinginan paksa | |||
| Faktor kekuatan | ≥0,99 | |||
| THD | ≤5% | |||
| keluaran DC | –43 ~ –58VDC, terukur –53.5VDC, maksimum 55A | |||
| Pengendali | Masukan sinyal | 3 AI (3 suhu sekitar), 7 DI | ||
| Keluaran alarm | 6 kontak kering | |||
| Pelabuhan komunikasi | RS232/485, SNMP | |||
| Modus tampilan | LCD | |||
| Lingkungan | Beroperasi suhu |
-40℃ ~ +65℃ (output penuh di bawah 50℃) | ||
| Suhu penyimpanan | -40℃~+70℃ | |||
| Kelembapan pengoperasian | 5%~95%(tanpa kondensasi) | |||
| Ketinggian | 0~3000m(Jika ketinggian berada dalam kisaran 2000m hingga 3000m, pengoperasian maksimum suhu berkurang 1℃ seiring bertambahnya ketinggian 200m.) |
|||
Struktur Sistem Penyearah Telekomunikasi 3U BTS
-
