SNMP RS485 Sistem Daya Telekom Disesuaikan untuk Komunikasi Luar Ruang
Rincian Produk
sistem daya telekomunikasi yang disesuaikan
,Sistem daya SNMP RS232 RS485
,Sistem daya komunikasi luar ruangan
SNMP RS232 RS485 Sistem Tenaga Telekomunikasi yang Disesuaikan untuk Komunikasi Luar Ruangan
Ikhtisar Produk Sistem Tenaga DC Cabainet BTS 30kw
Sistem daya rak DC ET48500 adalah solusi konversi daya tingkat operator dengan kepadatan tinggi yang dirancang untuk hub telekomunikasi inti, pusat data kelas perusahaan, dan lokasi industri di mana daya DC tanpa gangguan tidak dapat dinegosiasikan. Ia menerima input 220VAC satu fase melalui busbar tembaga belakang—tanpa pemutus sirkuit internal—dan menyediakan output DC teregulasi yang dapat disesuaikan dari –43VDC hingga –58VDC, yang secara nominal ditetapkan pada –53,5VDC. Dapat ditingkatkan hingga output 30kW penuh, sistem ini mencapai efisiensi konversi lebih dari 96% di seluruh rentang operasinya, membantu mengurangi pemborosan energi dan menurunkan total biaya kepemilikan.
Dibangun pada platform yang sepenuhnya modular dan toleran terhadap kesalahan, sistem ini mendukung hingga sepuluh modul penyearah 3000W dalam N+1 atau konfigurasi redundansi yang ditingkatkan. Setiap modul hot-swappable memiliki berat kurang dari 2kg dan menggunakan pendinginan udara paksa bersama dengan koreksi faktor daya aktif (≥0,99) dan distorsi harmonik total yang rendah (THDi ≤5%), memastikan stabilitas jaringan dan keluaran DC dengan ketelitian tinggi. Seluruh rakitan terdapat dalam sasis 6U yang dirancang untuk integrasi tanpa alat ke dalam kabinet standar 19 inci. Akses yang menghadap ke depan memungkinkan penggantian dan servis modul dengan cepat, sementara busbar tembaga di sisi belakang mendukung pemasangan kabel yang bersih dan berarus tinggi. Enklosur berperingkat IP20 memberikan perlindungan mekanis dasar selama pemasangan dan pengoperasian.
Skenario AplikasiSistem Tenaga DC Cabainet BTS 30kw
-
Stasiun Pangkalan Makro 5G
-
Stasiun Pangkalan Mikro 5G
-
Stasiun Pangkalan 4G LTE
-
Sistem Antena Terdistribusi (DAS)
-
Unit Radio Jarak Jauh (RRU) / Unit Pita Dasar (BBU)
-
Kantor Pusat Telekomunikasi
Fitur Sistem Tenaga DC Cabainet BTS 30kw
-
masukan AC: Fase tunggal 220V, 45–65Hz
-
AC SPD: 20/40kA, 8/20μs
-
keluaran DC: -53,5VDC, maks 30kW
-
Modul penyearah: 10 x 3kW, redundansi N+1,efisiensi 96%.
-
Baterai MCB: 4x125A/1P
-
SPD DC: 10/20kA, 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Jenis | ET48500 | |||
| Sistem | Dimensi | 482,0(L)*350,0(T)*6U(T) | ||
| Berat | ≤31kg (tanpa penyearah) | |||
| Modus pendinginan | Pendinginan alami | |||
| Modus instalasi | Dipasang pada rak 19 inci | |||
| Modus kabel | Saluran masuk atas dan saluran keluar atas | |||
| Modus pemeliharaan | Pemeliharaan depan, dukungan perubahan tingkat modul | |||
| Tingkat perlindungan | IP20 | |||
| AC Distribusi |
Modus masukan
|
Fase tunggal 220V tanpa pemutus arus, kabel busbar tembaga belakang | ||
|
Frekuensi masukan |
45~65Hz, nilai terukur: 50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA, 8/20μs | |||
| DC Distribusi |
Tegangan keluaran | -43~-58VDC, nilai terukur: -53.5VDC | ||
| Kapasitas maksimum | 30kw(10*3000w, redundansi N+1) | |||
| Pemutus baterai | 4*125A/1P | |||
| Pemutus beban |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA, 8/20μs | |||
| Penyearah | Tegangan masukan | 85VAC～300VAC, diberi nilai 220VAC | ||
| Efisiensi | >96% | |||
| Nilai daya | 3000W(176~300VAC) | |||
| Suhu kerja | -40℃~+75℃(keluaran penuh di bawah 50℃) | |||
| Dimensi | 106,5mm(L)×286mm(T)×41,5mm(1U/Jam) | |||
| Berat | ≤2kg | |||
| Modus pendinginan | Pendinginan paksa | |||
| Faktor kekuatan | ≥0,99 | |||
| THD | ≤5% | |||
| keluaran DC | –43 ~ –58VDC, terukur –53.5VDC, maksimum 55A | |||
| Pengendali | Masukan sinyal | 4 AI (3 suhu lingkungan, 1 kelembapan), 8 DI | ||
| Keluaran alarm | 8 kontak kering | |||
| RS232 | Ya | |||
| RS485 | Ya | |||
| SNMP | Ya | |||
| Modus tampilan | LCD | |||
| Lingkungan | Beroperasi suhu |
-40℃ ~ +65℃ (output penuh di bawah 50℃) | ||
| Suhu penyimpanan | -40℃~+70℃ | |||
| Kelembapan pengoperasian | 5%~95%(tanpa kondensasi) | |||
| Ketinggian | 0~3000m(Jika ketinggian berada dalam kisaran 2000m hingga 3000m, pengoperasian maksimum suhu berkurang 1℃ seiring bertambahnya ketinggian 200m.) |
|||

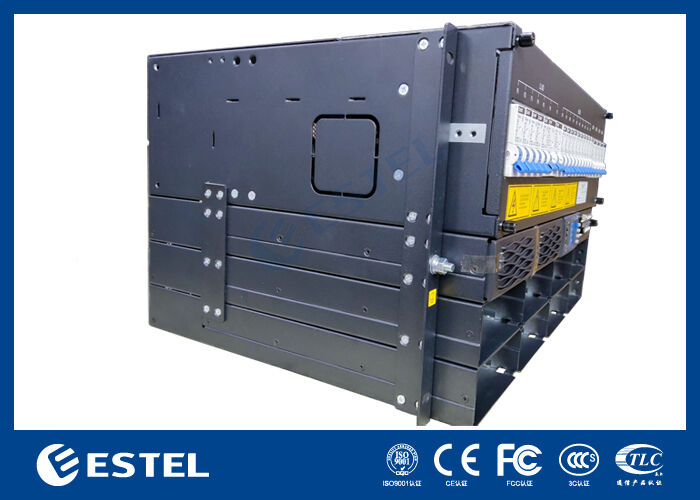

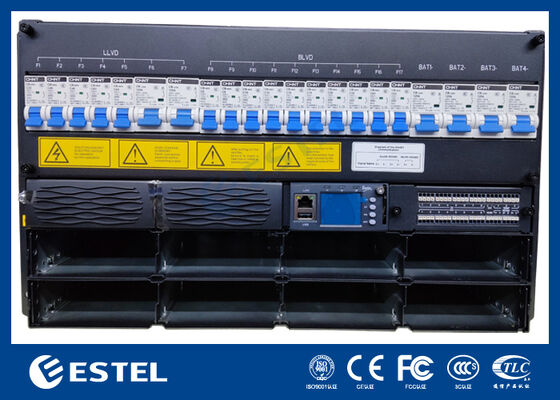

Detail Sistem Tenaga DC Cabainet BTS 30kw

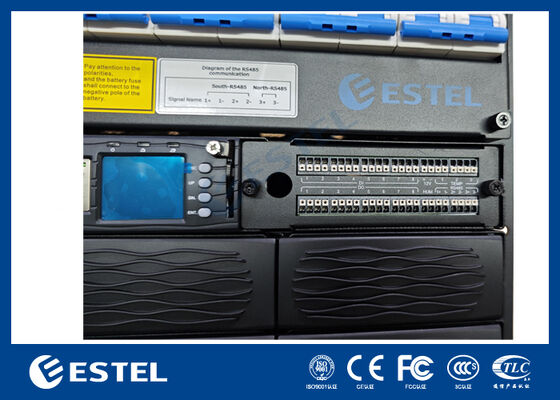

Papan I/O Sistem Tenaga DC Cabainet BTS 30kw

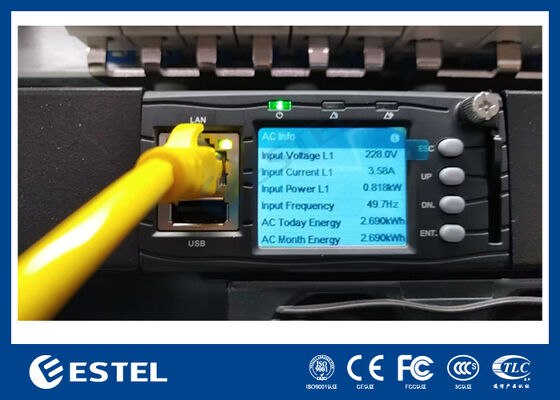

Stutas Daya Sistem Tenaga DC Cabainet BTS 30kw
-
