6U 36kw Integrated Rectifier Power System Dukungan RS485 Manajemen Online
Ringkasan Produk Sistem Tenaga Telekom ET48600 48VDC 600A
6U 36kW Integrated ET48600 DC Rack Power System merupakan solusi konversi daya DC kelas operator yang kompak yang disesuaikan untuk kantor pusat telekomunikasi, pusat data skala menengah hingga besar,dan pengaturan industri yang membutuhkan daya DC tanpa gangguanMengoperasikan dari 220V AC fase tunggal tanpa pemutus sirkuit built-in, ia menggunakan busbar tembaga belakang untuk kabel dan menyediakan output DC yang disesuaikan dengan baik mulai dari ₹43V hingga ₹58V,dengan pengaturan nominal ₹53.5V. Dengan kapasitas puncak 36kW, sistem secara konsisten mencapai efisiensi konversi melebihi 96% di spektrum beban yang luas, mengurangi biaya listrik dan permintaan pendinginan.

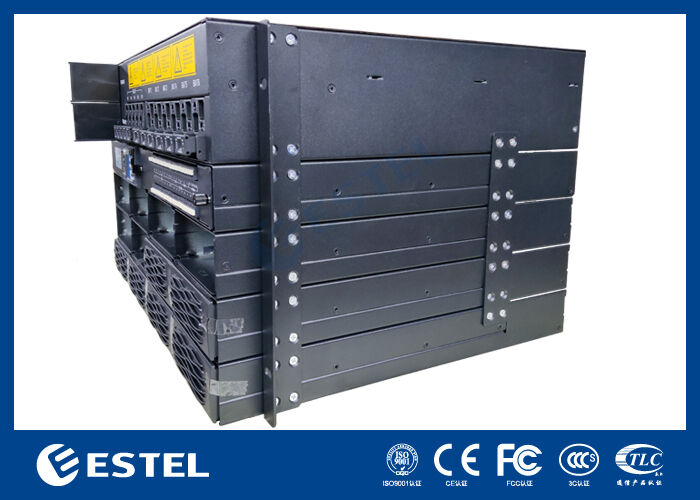

Strukturdari ET48600 48VDC 600A Telecom Power System
-
Tinggi 6U️ cocok dengan rak standar 19 inci
-
Pendinginan alamiTidak ada kipas angin, tidak ada suara, tidak ada debu masuk
-
Kabel inlet atas & outlet atas- akses depan yang bersih, tidak memerlukan parit lantai
-
Pemeliharaan depan & pertukaran panas kelas modulSemua layanan dari depan, tidak perlu clearance belakang
-
Perlindungan IP20- aman untuk ruangan peralatan dalam ruangan dan tempat perlindungan
Input ACdari ET48600 48VDC 600A Telecom Power System
-
Fase tunggal 220VACTidak ada pemutus sirkuit bawaan
-
Kabel busbar tembaga belakang∆ distribusi langsung untuk sistem multi-kabinet
-
Frekuensi 45 ~ 65HzGenerator dan jaringan kompatibel
Output DCdari ET48600 48VDC 600A Telecom Power System
-
-43~-58VDC output(nominal -53.5VDC)
-
Kapasitas maksimum 36kWModul pengoreksi 12 x 3kW
-
N+1 redundansi️ output penuh dengan 11 modul

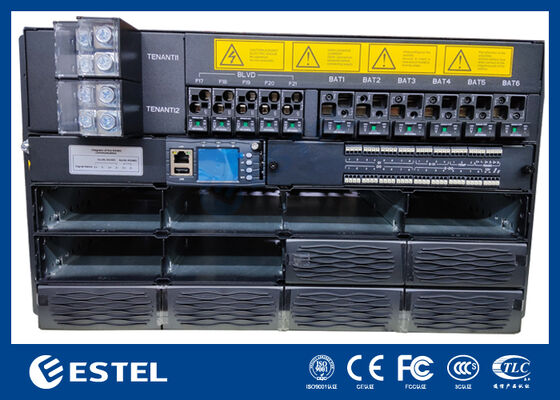

Baterai & Distribusi Bebandari ET48600 48VDC 600A Telecom Power System
-
6 x 125A/1P pemutus baterai️ mendukung hingga 6 senar baterai independen
-
LLVD1 & LLVD2:Blok terminal 300A menghubungkan kotak distribusi ekspansi eksternal
-
BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

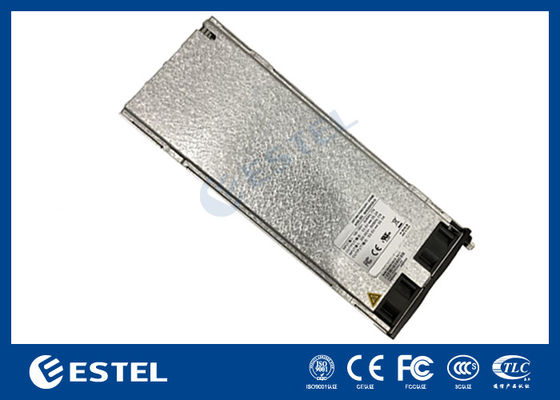

Modul Pengoreksidari ET48600 48VDC 600A Telecom Power System
-
85 ~ 300VAC input ultra-lebar️ bekerja melalui penurunan jaringan yang parah
-
Efisiensi > 96%️ panas rendah, biaya operasi rendah
-
3000W dalam 1UDensitas daya tinggi
-
Operasi -40°C~+75°CKekuatan penuh di bawah 50°C
-
Pendinginan pendinginan️ independen dari pendinginan alami sasis

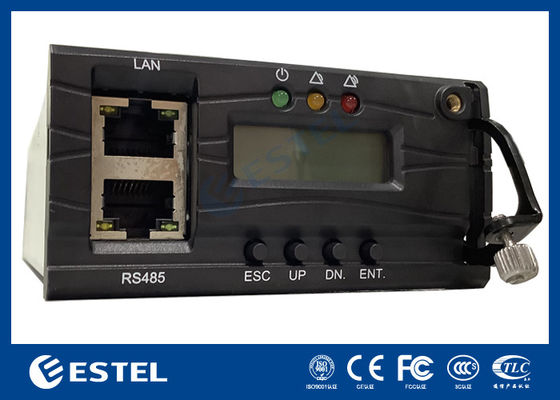

Kontroler dan I/O Boarddari ET48600 48VDC 600A Telecom Power System
-
3 x AI(pengendalian suhu lingkungan)
-
8 x DI + 4 x E-DITotal 12 input digital
-
8 x DO + 8 x E-DOTotal 16 output alarm
-
RS485 & SNMPPengelolaan jarak jauh protokol ganda
-
Layar LCDStatus dan konfigurasi lokal
| Jenis | ET48600 | |||
| Sistem | Dimensi | 482.0W) *350.0(D) *6U(H) | ||
| Berat badan | ≤30kg (tanpa pengorek) | |||
| Mode pendinginan | Pendinginan alami | |||
| Modus pemasangan | Dipasang pada rak 19 inci | |||
| Modus kabel | Inlet atas dan outlet atas | |||
| Mode pemeliharaan | Pemeliharaan depan, perubahan kelas modul pendukung | |||
| Tingkat perlindungan | IP20 | |||
| AC Distribusi |
Modus input
|
Fase tunggal 220V tanpa pemutus sirkuit, kabel busbar tembaga belakang | ||
|
Frekuensi input |
45~65Hz, nilai nominal: 50Hz/60Hz |
|||
| DC Distribusi |
Tegangan output | -43~-58VDC, nilai nominal: -53.5VDC | ||
|
Kapasitas maksimum
|
36kw ((12*3kw, N+1 redundansi) | |||
|
Pemutus baterai
|
6*125A/1P | |||
| Pemecah beban |
LLVD1: blok terminal 300A, menggunakan kotak distribusi ekspansi LLVD2: blok terminal 300A, menggunakan kotak distribusi ekspansi BLVD: 3*6A/1PN+1*10A/1PN+1*16A/1PN |
|||
| Pengoreksi | Tegangan masukan | 85VAC~300VAC, bernomor 220VAC | ||
| Efisiensi | > 96% | |||
| Kekuatan nominal | 3000W ((176~300VAC) | |||
| Suhu kerja | -40°C~+75°C (kekuatan penuh di bawah 50°C) | |||
| Dimensi | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| Berat badan | ≤2kg | |||
| Mode pendinginan | Pendinginan pendinginan | |||
| Faktor daya | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Keluar DC | ¥43 ~ ¥58VDC, ¥53.5VDC, maksimum 55A | |||
| Pengontrol | Model | MC2600 | ||
| Masukan sinyal | 3 AI ((3 suhu lingkungan),8 DI, 4 E-DI | |||
| Keluarnya alarm | 8 DO, 8 E-DO | |||
| RS485 | Didukung | |||
| SNMP | Didukung | |||
| Mode Tampilan | LCD | |||
| Lingkungan | Mengoperasikan suhu |
-40°C ~ +65°C (output penuh di bawah 50°C) | ||
| Suhu penyimpanan | -40°C~+70°C | |||
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) | |||
| Ketinggian | 0~3000m(Jika ketinggian berada dalam kisaran 2000m sampai 3000m, maksimum operasi suhu menurun sebesar 1°C dengan peningkatan ketinggian 200m.) |
|||
-
