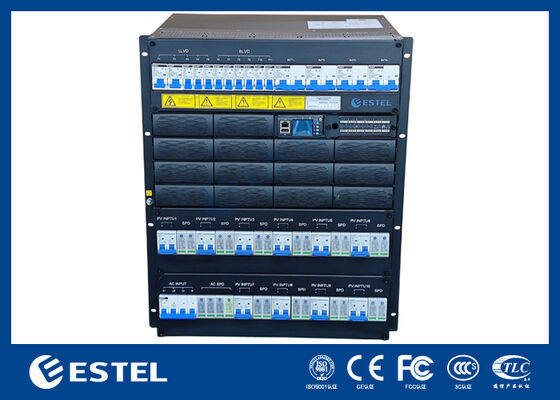

13U Hybrid Energy Telecom Power Core dengan Tenaga Surya PV 30kW dan Tenaga Rectifier 16kW

Inti Daya Telekomunikasi Energi Hibrida dengan Daya Surya PV 30kW dan Daya Penyearah 16kW

1. Pengenalan Inti Daya Telekomunikasi Energi Hibrida

ET48500-H7E413 adalah sistem daya tertanam yang dirancang untuk memasok daya -48VDC ke peralatan komunikasi, arus keluaran maksimumnya adalah 500A.

Sistem ini dikonfigurasi dengan modul surya 30kW, yang mengubah energi fotovoltaik menjadi tegangan stabil 48VDC. Modul surya memiliki fungsi MPPT, yang dapat mendeteksi tegangan pembangkitan daya panel surya, dan melacak nilai tegangan dan arus untuk mencapai input daya maksimum modul guna memaksimalkan penggunaan energi surya.

Sistem ini juga dikonfigurasi dengan modul penyearah 16kW, yang mengubah daya jaringan 380VAC menjadi tegangan stabil 48VDC. Modul penyearah dapat memasok daya berkualitas tinggi ke peralatan komunikasi tipe DC, juga dapat mengisi daya baterai sebagai cadangan energi.

2. Fitur Inti Daya Telekomunikasi Energi Hibrida

• Tegangan input AC: 380VAC; Rentang tegangan lebar untuk setiap fase: 85VAC hingga 300VAC;

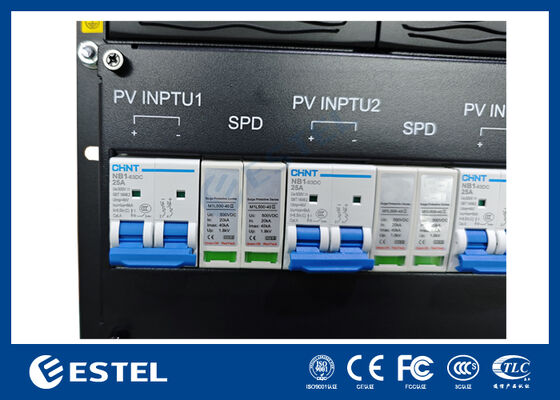

• Rentang tegangan input PV lebar: 120VDC hingga 425VDC (Tegangan daya-aktif >160VDC);
• Fungsi manajemen baterai yang komprehensif;
• Desain berbasis jaringan, menyediakan 3 antarmuka RS485, 1 antarmuka RJ45 dicadangkan;

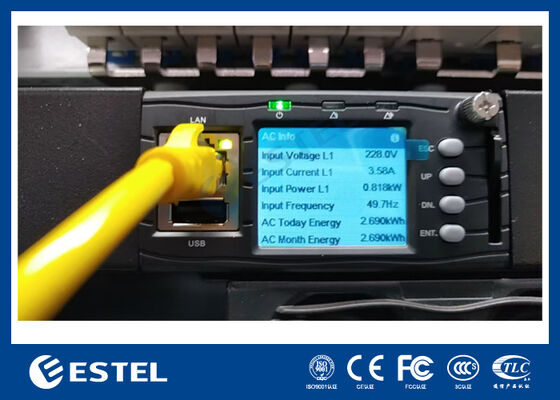

• Mendukung tampilan antarmuka LCD dan operasi tombol;
• Mendukung hot swap modul penyearah dan modul surya;
• Faktor daya modul penyearah hingga 0,99.

3. Konfigurasi Sistem

4. Prinsip Kerja Sistem

1) Pasokan Daya AC

Daya AC masuk ke modul penyearah melalui unit distribusi AC, dan modul penyearah mengubah daya AC menjadi daya -48VDC, kemudian menyalurkan daya ke berbagai beban melalui unit distribusi daya DC.

2) Pasokan Daya Fotovoltaik

Sistem memperkenalkan energi surya hijau. Modul PV mengubah energi surya menjadi daya -48VDC dan langsung mengirimkannya ke unit distribusi daya DC. Ketika ada sinar matahari yang cukup, energi fotovoltaik akan digunakan sebagai prioritas pertama untuk menyalurkan daya ke beban dan mengisi daya baterai, mewujudkan penghematan energi dan pengurangan emisi.

3) Pengisian & Pengosongan Baterai

Ketika pasokan daya AC normal, modul penyearah tidak hanya memasok daya ke beban DC, tetapi juga menyediakan arus pengisian daya ke baterai. Selama pemadaman daya AC, modul penyearah berhenti bekerja, dan baterai memasok daya ke beban DC. Setelah pasokan daya AC pulih, modul penyearah mulai memasok daya ke beban DC, juga mengisi daya baterai untuk menambah daya yang terkonsumsi.

4) Pemantauan dan Manajemen Cerdas

Sebagai "otak" sistem daya telekomunikasi, modul pemantauan memantau status operasi berbagai komponen sistem daya secara real-time dan melakukan kontrol cerdas yang sesuai. Jika ada kelainan, modul pemantauan melaporkan sinyal alarm tepat waktu, untuk memastikan keamanan dan stabilitas pasokan daya.
