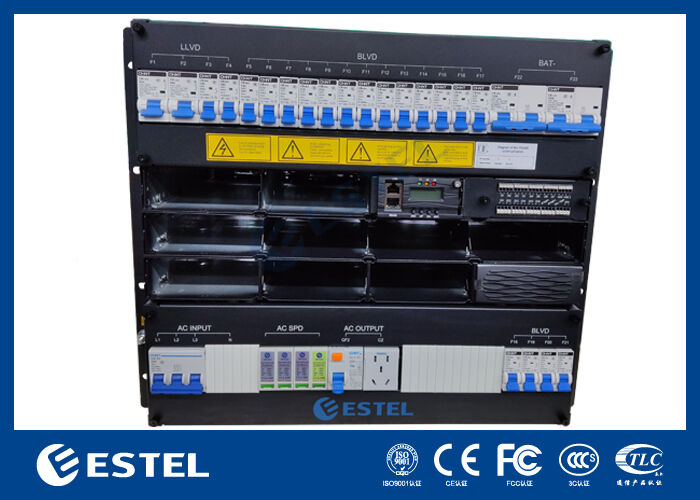

Sistem Distribusi Daya Rectifier Telekomunikasi Cerdas 30kw Terpasang Rak 9U dengan LLVD BLVD
Rincian Produk
Rectifier telekomunikasi 30kw terpasang rak
,Sistem distribusi daya telekomunikasi cerdas
,Sistem daya telekomunikasi LLVD BLVD
30kw 9U Rack Mounted Sistem Distribusi Daya Penyearah Telekomunikasi Intelleigent dengan LLVD BLVD
Ikhtisar Produk Sistem Penyearah Telekomunikasi Terpasang di Rak 30kw 9U 19''
Sistem penyearah DC48V 30 kW adalah solusi daya berkapasitas tinggi yang dirancang untuk menjamin daya DC tanpa gangguan untuk telekomunikasi, pusat data, dan proses industri penting. Beroperasi dari input tiga fase 380VAC, menghasilkan output DC yang diatur secara presisi dan dapat disesuaikan dari –43 VDC hingga –58 VDC, dengan setpoint nominal –53,5 VDC. Dengan efisiensi konversi terdepan di industri yang melebihi 96% bahkan pada beban penuh, teknologi ini sangat cocok untuk penerapan dengan kepadatan tinggi dan optimal energi.
Panel distribusi terintegrasi mencakup fungsi LLVD (Limited Load Tegangan Disconnect) dan BLVD (Battery Low Tegangan Disconnect) untuk manajemen beban yang cerdas dan fleksibel. Sistem ini dikelola oleh pengontrol onboard canggih yang menawarkan opsi pemantauan dan konfigurasi yang ekstensif. Dilengkapi dengan 3 input untuk sensor suhu sekitar, 7 input digital untuk pemantauan status eksternal, dan 6 output relai kontak kering yang dapat diprogram untuk manajemen alarm komprehensif. Pengawasan jarak jauh didukung melalui antarmuka RS485 dan SNMP, sementara layar LCD panel depan yang intuitif memungkinkan konfigurasi lokal yang nyaman dan pemeriksaan status waktu nyata.
Spesifikasi Masukan ACSistem Penyearah Telekomunikasi Terpasang di Rak 30kw 9U 19''
-
Voltase:Tiga fase 380VAC
-
MCB:1x63A 3P+N
-
Keluaran AC:25A 1P untuk stopkontak
-
Frekuensi:45Hz hingga 65Hz (dinilai 50Hz/60Hz)
-
SPD:20kA/40kA, 8/20μs
Spesifikasi Distribusi DCSistem Penyearah Telekomunikasi Terpasang di Rak 30kw 9U 19''
-
Tegangan keluaran:-43 hingga -58VDC (nilai -53,5VDC)
-
Kapasitas maksimum:30kW (modul 10 x 3kW, redundansi N+1)
-
Pemutus baterai:2x125A 1P
LLVD:
-
2x80A/1P + 2x63A/1P
BLVD 1:
-
1x63A/1P + 12x32A/1P
BLVD 2:
-
2x32A/1P + 2x16A/1P

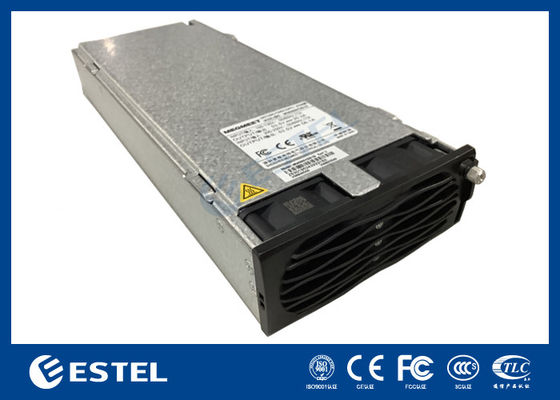

Modul PenyearahSistem Penyearah Telekomunikasi Terpasang di Rak 30kw 9U 19''
-
Tegangan masukan:85VAC ~ 300VAC (nilai 220VAC)
-
Efisiensi:>96%
-
Nilai daya:3000W (176~300VAC)
SpesifikasiSistem Penyearah Telekomunikasi Terpasang di Rak 30kw 9U 19''
| Jenis | Unit Distribusi Daya Telekomunikasi DC48V | |||
| Umum | Ukuran | 482mm*350mm*2U(Lebar*Kedalaman*Tinggi) | ||
| Berat | ≤11kg (tidak termasuk penyearah) | |||
| Metode pendinginan | Pendinginan alami | |||
| Metode instalasi | Pemasangan di rak standar 19 inci | |||
| Modus kabel | Saluran masuk dan keluar dari atas | |||
| Modus pemeliharaan | Dari sisi depan, mendukung perubahan kelas modul | |||
| Tingkat perlindungan | IP20 | |||
| Masukan AC |
Voltase |
Tiga fase 380VAC | ||
| MCB | 1x63A 3P+N | |||
| Keluaran AC | 25A 1P, untuk soket | |||
| Frekuensi | 45Hz hingga 65Hz, nilai terukur: 50Hz/60Hz | |||
| SPD | 20KA/40KA, 20/8detik | |||
| DC Distribusi |
Tegangan keluaran | -43~-58VDC, nilai terukur: -53.5VDC | ||
|
Kapasitas keluaran (Maksimun)
|
30kw(10 x 3kw, mendukung redundansi N+1) | |||
|
Pemutus baterai
|
2x125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Modul Penyearah | Tegangan masukan | 85VAC～300VAC, diberi nilai 220VAC | ||
| Efisiensi | >96% | |||
| Nilai daya | 3000W(176~300VAC) | |||
| Suhu kerja | -40℃~+75℃(kinerja penuh di bawah 50℃) | |||
| Dimensi | 106,5mm(L)×286mm(T)×41,5mm(1U/Jam) | |||
| Berat | ≤2kg | |||
| Modus pendinginan | Pendinginan paksa | |||
| Faktor kekuatan | ≥0,99 | |||
| THD | ≤5% | |||
| keluaran DC | –43 ~ –58VDC, terukur –53.5VDC, maksimum 55A | |||
| Pengendali | Model | MC2900 | ||
| Port masukan sinyal | 3 x AI (2 suhu sekitar, 1 suhu baterai), 7 x DI | |||
| Port keluaran alarm | 6 x kontak kering | |||
| Pelabuhan komunikasi | RS485, LAN | |||
| Layar LCD | Didukung | |||
| Lingkungan | Beroperasi suhu |
-40℃ ~ +65℃ (output penuh di bawah 50℃) | ||
| Suhu penyimpanan | -40℃~+70℃ | |||
| Kelembapan pengoperasian | 5%~95%(tanpa kondensasi) | |||
| Ketinggian | 0~3000m(Jika ketinggian berada dalam kisaran 2000m hingga 3000m, pengoperasian maksimum suhu berkurang 1℃ seiring bertambahnya ketinggian 200m.) |
|||

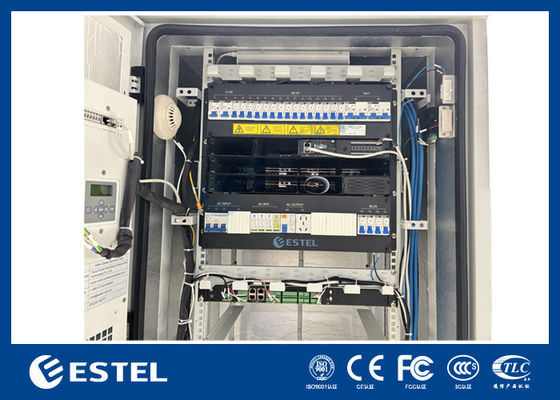

Instalasi Sistem Penyearah Telekomunikasi Terpasang di Rak 30kw 9U 19''
-
