Output Sistem Daya DC Kompak 4U untuk Jaringan Telekomunikasi dan Infrastruktur Komunikasi

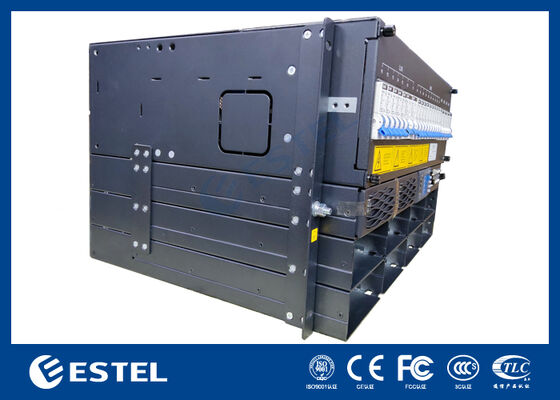

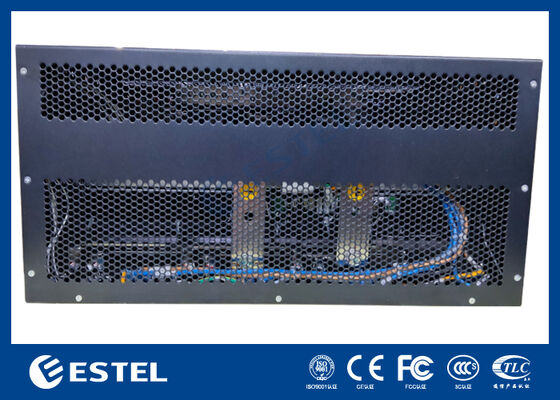

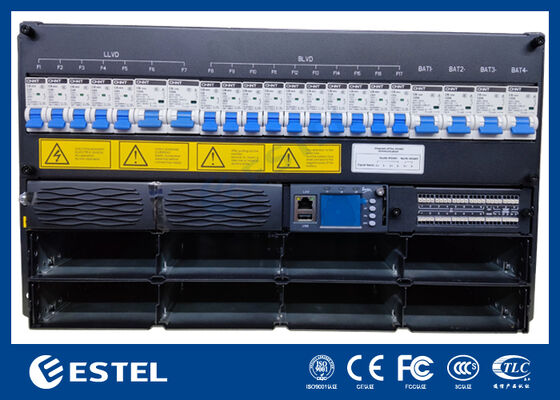

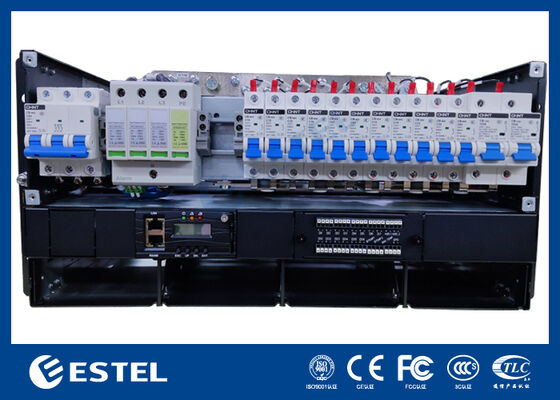

Deskripsi Produk 4U Compact DC Power System
ET48100-G5F24 adalah sistem daya DC 4U berkinerja tinggi, menyediakan daya yang dapat diandalkan dan efisien untuk infrastruktur telekomunikasi dan komunikasi kritis.Dengan rentang tegangan input AC yang luas (85-200VAC) dan tingkat efisiensi yang kuat lebih dari 96%, sistem ini memberikan daya yang stabil untuk stasiun dasar nirkabel, jaringan transmisi, dan sistem komunikasi perusahaan.sementara dirtifier panas-swappable dan modul pengontrol memastikan downtime minimal untuk perbaikanPengelolaan baterai yang cerdas juga memperpanjang umur baterai, menjadikannya pilihan yang cerdas untuk operasi jangka panjang.
Fitur Utama Sistem Daya DC Kompak 4U
Desain kompak 4U untuk menghemat ruang dan mengurangi biaya instalasi
Manajemen kabel akses depan untuk pemasangan dan pemeliharaan yang mudah
Mendukung rentang tegangan masukan yang luas (85-200VAC), dapat disesuaikan dengan kondisi jaringan yang berbeda
Modul penyederhana dan pengontrol yang bisa ditukar panas untuk pemeliharaan cepat tanpa downtime sistem
Pengelolaan baterai canggih untuk memastikan umur baterai yang panjang dan penggunaan yang efisien
Beberapa port komunikasi (LAN, RS485, SNMP) untuk pemantauan dan manajemen jarak jauh yang fleksibel
Spesifikasi teknis:
| Sistem |
|
| Dimensi |
482.0 ((W) x 250.6 ((D) x 4U ((H) |
| Berat badan |
18kg (tanpa pengorek) |
| Mode pendinginan |
Pendinginan alami |
| Pemasangan |
Rak atau lemari 19 inci |
| Input AC |
220VAC, fase tunggal |
|
Distribusi AC
|
|
| Kapasitas Masuk |
62A/2P |
| Frekuensi input |
45-65Hz (50/60Hz) |
| AC SPD |
20kA, 40kA, 8/20μs |
| Tegangan Keluar |
-42~58VDC, nominal: -52.5VDC |
| Kapasitas Maksimal |
6kW (2 x 2kW rectifier) |
|
Pengoreksi
|
|
| Kekuatan nominal |
2000W (176-200VAC) |
| Suhu operasi |
-40°C sampai +75°C (beban penuh di bawah 50°C) |
| Mode pendinginan |
Pendinginan pendinginan |
| Dimensi |
106.5mm(W) x 286mm(D) x 41.5mm(H) (1U) |
|
Pengontrol
|
|
| Pelabuhan Komunikasi |
LAN, RS485, SNMP |
| Mode Tampilan |
LCD |
| Suhu operasi |
-40°C sampai +70°C |
| Suhu penyimpanan |
-40°C sampai +70°C |
| Operating Humidity |
5% sampai 95% (tidak kondensasi) |
Pedoman Operasi:
Pemasangan:
Pasang sistem listrik ET48100-G5F24 di rak 19 inci atau di dalam lemari yang sesuai.
Hubungkan input AC ke sumber daya fase tunggal 220VAC yang stabil. Periksa apakah sumber daya sesuai dengan rentang tegangan input 85-200VAC.
Koneksi kabel:
Pastikan AC, baterai, dan kabel beban terhubung dengan aman dan benar. Sistem ini memungkinkan akses depan ke semua koneksi kabel, membuat instalasi dan pemeliharaan lebih nyaman.
Untuk koneksi baterai, pastikan polaritas dan rating yang benar (2 pemutus baterai x 125A) untuk menghindari bahaya listrik.
Pemantauan dan kontrol jarak jauh:
Gunakan port komunikasi LAN, RS485, atau SNMP untuk menghubungkan sistem ke sistem pemantauan jarak jauh.meminimalkan kebutuhan intervensi di tempat.
Sistem ini kompatibel dengan perangkat lunak pemantauan standar industri, yang dapat membantu melacak konsumsi daya, status baterai, dan masalah potensial.
Komponen yang bisa ditukar panas:
Modul rectifier dan controller dapat ditukarkan saat sistem beroperasi.Hanya menghapus modul yang rusak dan menggantinya dengan yang baru tanpa mematikan seluruh sistemHal ini memastikan operasi terus menerus dengan downtime minimal.
Kondisi Lingkungan:
Sistem beroperasi dalam kisaran suhu -40°C sampai +75°C (di bawah 50°C untuk output penuh), jadi pastikan bahwa lingkungan operasi tetap dalam kisaran ini untuk mencegah overheating.
Menjaga tingkat kelembaban antara 5% dan 95% (non-kondensasi) untuk mencegah masalah terkait kelembaban.
