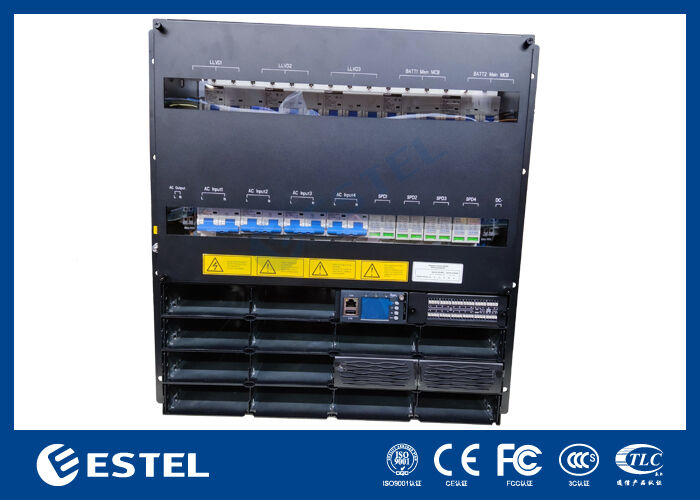

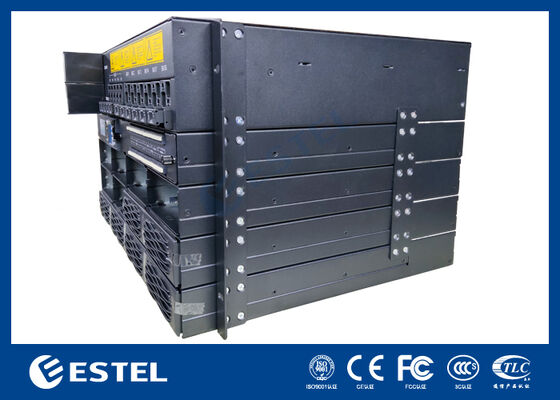

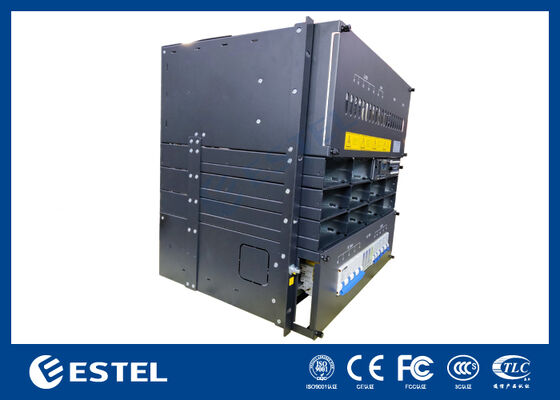

Sistem Daya DC Kapasitas Ultra Tinggi 8U untuk Hub Komunikasi Industri
Rincian Produk
Sistem daya DC industri 8U
,penyearah telekomunikasi berkapasitas tinggi
,Daya DC untuk hub komunikasi
8U Ultra High Capacity DC Power System untuk Hub Komunikasi Industri
Gambaran umum
Sistem daya DC 8U kami yang berkapasitas tinggi dikembangkan untuk node telekomunikasi besar, ruang komunikasi kritis, jaringan industri beban tinggi, dan infrastruktur tepi terpusat.Ini memberikan output DC -48V yang stabil untuk aplikasi yang menuntut yang membutuhkan ketersediaan daya yang lebih tinggi, modular redundansi, dan pengawasan jarak jauh canggih.
Dirancang di sekitar platform rack-mount yang kuat, sistem ini menggabungkan beberapa modul rectifier efisiensi tinggi, kontrol cerdas, distribusi fleksibel,dan fitur perlindungan yang komprehensif dalam arsitektur ramah layananHal ini sangat cocok untuk operator dan integrator sistem yang menyebarkan sistem daya komunikasi kapasitas besar di lingkungan tulang punggung inti atau regional.
Fitur Utama
Platform rak 8U berkapasitas sangat tinggi untuk telekomunikasi dan beban industri besar
Hingga 18 kW output untuk lingkungan komunikasi yang menuntut
Arsitektur rectifier modular dengan dukungan redundansi
Desain layanan akses depan untuk pemasangan, pemantauan, dan pemeliharaan yang lebih mudah
Efisiensi konversi yang tinggi untuk produksi panas dan biaya operasi yang lebih rendah
Fungsi alarm dan perlindungan yang komprehensif untuk keamanan sistem
Kontroler canggih dengan antarmuka komunikasi jarak jauh
Pengisian baterai cerdas dan koordinasi daya cadangan
Desain ventilasi dan termal yang dioptimalkan untuk operasi penuh beban yang stabil
Skenario Aplikasi
Ruang switch telekomunikasi inti
Situs transmisi metro dan jaringan komunikasi tulang belakang
OLT besar / pusat agregasi
Pusat data tepi dan ruang peralatan jaringan
Platform komando dan pengawasan kota pintar
Jaringan komunikasi utilitas listrik dan substasiun
Hub pengendalian minyak & gas, transportasi, dan komunikasi industri
Spesifikasi Teknis
Parameter Sistem
|
Parameter |
Spesifikasi |
|
Dimensi |
482 mm (W) × 380 mm (D) × 8U (H) |
|
Berat bersih |
≤ 45 kg |
|
Metode pemasangan |
Pengikat rak 19 inci |
|
Metode pendinginan |
Pendingin udara paksa dengan kontrol kecepatan cerdas |
|
Tingkat Kebisingan |
≤ 65 dB |
|
Tingkat Perlindungan |
IP20 |
Karakteristik input AC
|
Parameter |
Spesifikasi |
|
Jangkauan Tegangan Masuk |
120~300 VAC |
|
Tegangan nominal |
220 VAC |
|
Jangkauan Frekuensi |
45 ∼ 65 Hz |
|
Kapasitas Masuk |
160 A |
|
Faktor Daya |
≥ 0.99 |
|
THD |
≤ 5% |
Karakteristik output DC
|
Parameter |
Spesifikasi |
|
Jangkauan Tegangan Keluar |
-42V sampai -58V DC |
|
Tegangan Nominal |
-48V DC |
|
Kekuatan output maksimum |
18 kW |
|
Arus Keluar Maksimal |
375 A |
|
Konfigurasi pengoreksi |
3 kW × hingga 6 modul |
|
Akurasi regulasi tegangan |
≤ ± 0,5% |
|
Peraturan beban |
≤ ± 0,5% |
|
Efisiensi |
≥96% |
Pengontrol & Pemantauan
|
Parameter |
Spesifikasi |
|
Tampilan |
Layar LCD / indikator LED |
|
Antarmuka Komunikasi |
Ethernet / RS485 / CAN |
|
Dukungan Protokol |
SNMP / Modbus / Pemantauan Web (opsional) |
|
Fungsi Pemantauan |
Tegangan, arus, suhu, status baterai, pembagian beban, pencatatan alarm |
|
Jenis Alarm |
Kelebihan tegangan, kekurangan tegangan, kehilangan AC, suhu tinggi, kesalahan kipas, kesalahan rectifier, baterai tidak normal |
|
Suhu operasi |
-25°C sampai +65°C |
|
Suhu penyimpanan |
-40°C sampai +75°C |
|
Kelembaban |
5%~95% (tidak kondensasi) |

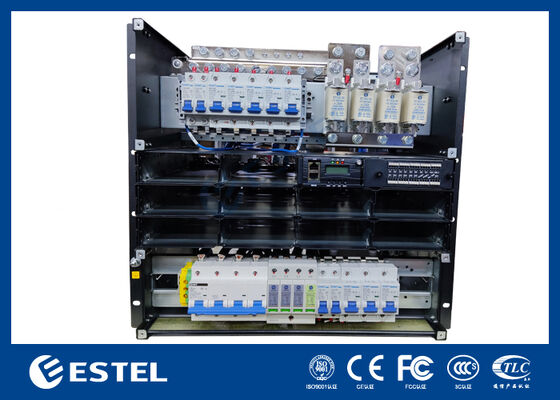

Arsitektur Sistem
Rak pengoreksi multi-modul
Kontroler pemantauan cerdas
Unit distribusi input AC
Unit distribusi output DC
Bagian koneksi dan perlindungan baterai
Subsistem pendinginan dan ventilasi
Tata letak sasis terintegrasi mendukung kabel terpusat, penggantian modular, dan ekspansi sistem yang dapat diskalakan.
Pedoman Pemasangan & Operasi
Pemasangan
Dipasang dalam rak telekomunikasi standar 19 inci atau kabinet komunikasi terintegrasi
Memastikan grounding yang benar, jalur aliran udara, dan rute kabel
Menjaga jarak yang cukup di sekitar area ventilasi
Koneksi Kabel
Sambungkan sumber AC, senar baterai, dan feeders beban sesuai label kabel
Memverifikasi polaritas dan konfigurasi perangkat pelindung sebelum energi
Pemeliharaan
Periksa catatan alarm dan status modul secara teratur
Saluran udara bersih dan area kipas untuk mencegah degradasi termal
Ganti modul yang gagal menggunakan prosedur layanan akses depan
Secara berkala memverifikasi parameter pengisian baterai dan pengaturan output
Konfigurasi Opsional
Modul komunikasi SNMP lanjutan
Pemantauan baterai dan sensor suhu
Output kontak kering untuk integrasi alarm
Modul perlindungan tegangan tinggi
Perangkat lunak pemantauan jarak jauh
Konfigurasi cabang distribusi DC khusus
Antarmuka energi hibrida untuk sistem tenaga surya atau cadangan
-
