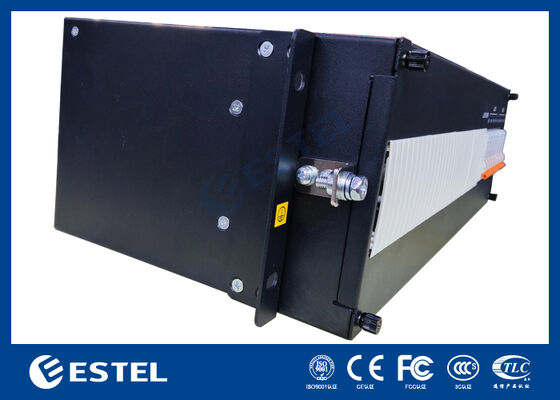

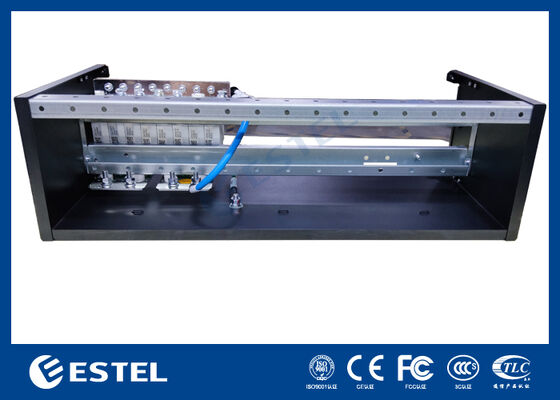

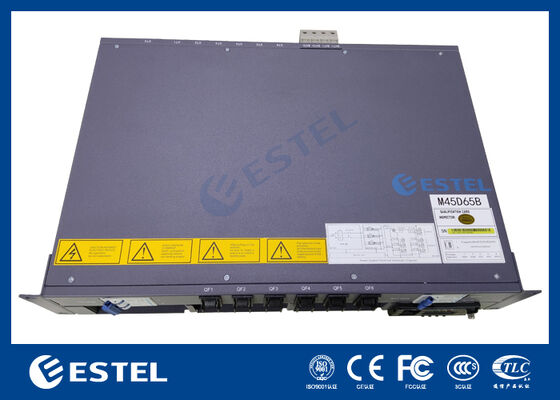

Sistem Daya DC 10U untuk Aplikasi Daya Sentral Telekomunikasi & Industri dengan Penyearah Modular
Rincian Produk
sistem daya DC telekomunikasi 10U
,sistem daya penyearah modular
,Pasokan listrik industri DC
10U DC Power System untuk Telekom Pusat & Aplikasi Daya Industri dengan Modular Rectifier
Ringkasan Produk 10U DC Power System
Sebuah sistem listrik DC 48V berkapasitas tinggi yang dikembangkan untuk aplikasi daya telekomunikasi menengah hingga besar yang menuntut arus keluaran yang lebih tinggi, kemampuan distribusi yang lebih kuat, dan redundansi yang lebih besar.Dirancang untuk kantor pusat, situs agregasi regional, hub nirkabel besar, pusat data tepi, jaringan kontrol industri, dan ruang komunikasi utilitas,Sistem ini menyediakan pasokan DC yang stabil untuk peralatan jaringan kritis dalam kondisi operasi yang menuntut.
Dibangun pada platform rak-mount 10U yang kuat, sistem ini mengintegrasikan modul pengoreksi efisiensi tinggi, pemantauan cerdas, manajemen baterai, distribusi AC / DC,dan perlindungan kesalahan ke dalam satu arsitektur daya terpusatHal ini dimaksudkan untuk pelanggan yang membutuhkan tidak hanya konversi daya, tetapi platform energi telekomunikasi lengkap yang mendukung pertumbuhan jangka panjang, pemeliharaan yang lebih mudah, dan pengawasan terpusat.
Apa yang Membuat Model Ini Berbeda
Kapasitas yang lebih tinggi untuk beban jaringan yang lebih besar
Sistem ini dirancang untuk instalasi di mana rak DC kecil konvensional tidak lagi cukup.beralih, dan perangkat komunikasi industri dari satu platform terpusat.
Pengecatan untuk Situs Misi Kritis
Bagian rectifier dapat dikonfigurasi dengan redundansi N + 1, yang berarti sistem dapat terus beroperasi bahkan jika satu modul daya gagal.jaringan transportasi, dan lingkungan kontrol kritis di mana downtime mahal.
Distribusi dan Perlindungan di Satu Platform
Alih-alih mengandalkan beberapa kotak distribusi eksternal, sistem ini dapat mengintegrasikan akses baterai, perlindungan cabang DC, manajemen input AC, dan sinyal alarm dalam satu unit rak,Membantu menyederhanakan seluruh arsitektur daya situs.
Visibilitas Cerdas untuk Tim O&M
Kontroler terus mengawasi tegangan, arus, kondisi baterai, suhu, operasi kipas, status modul, dan alarm aktif.Sistem ini membantu operator meningkatkan kecepatan pemecahan masalah dan mengurangi beban kerja pemeliharaan.
Spesifikasi Teknis Rinci 10U DC Power System
Karakteristik input AC
|
Parameter |
Spesifikasi |
|
Jangkauan Tegangan Masuk |
120~300 VAC |
|
Tegangan nominal |
220 VAC |
|
Jangkauan Frekuensi |
45 ∼ 65 Hz |
|
Kapasitas Masuk |
≤ 160 A |
|
Faktor Daya |
≥ 0.99 |
|
THD |
≤ 5% |
|
Perlindungan Sisi AC |
Alarm abnormal overvoltage, undervoltage, surge, fase/input |
Karakteristik output DC
|
Parameter |
Spesifikasi |
|
Tegangan Nominal |
-48V DC |
|
Jangkauan Tegangan yang Bisa Disesuaikan |
-42V sampai -58V DC |
|
Kekuatan output maksimum |
24 kW |
|
Arus Keluar Maksimal |
500 A |
|
Peringkat modul rectifier |
3 kW per modul |
|
Kapasitas Pengoreksi |
Hingga 8 modul |
|
Mode Redundansi |
N+1 didukung |
|
Akurasi regulasi tegangan |
≤ ± 0,5% |
|
Tanggapan Dinamis |
Tanggapan beban cepat untuk perubahan peralatan telekomunikasi |
|
Efisiensi |
≥96% |
Pengelolaan Baterai
|
Parameter |
Spesifikasi |
|
Fungsi Pengisian Baterai |
Mengambang, dorongan, penyeimbangan |
|
Dukungan String Baterai |
2 ′′ 4 string opsional |
|
Perlindungan Baterai |
LVD, overcurrent, perlindungan polaritas terbalik |
|
Pemantauan Baterai |
Sensor arus / suhu opsional |
|
Kompensasi Baterai |
Kompensasi suhu didukung |

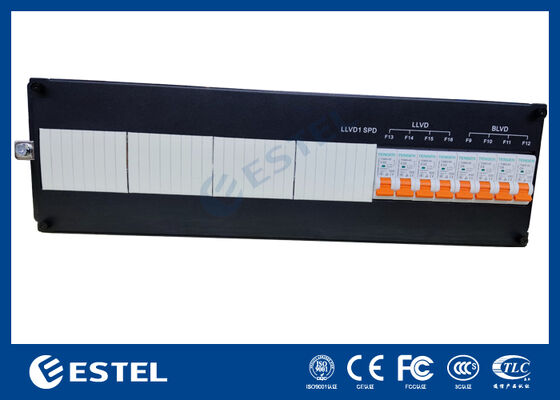

Distribusi DC
|
Parameter |
Spesifikasi |
|
Cabang Pemuatan |
Konfigurasi MCB / cabang sekering yang dapat disesuaikan |
|
Cabang Baterai |
Dapat disesuaikan |
|
Perlindungan Cabang |
Isolasi dan perlindungan cabang independen |
|
Kontak Alarm |
Output kontak kering tersedia |
|
Tata letak distribusi |
Distribusi DC akses depan terintegrasi |
Pemantauan & Komunikasi
|
Parameter |
Spesifikasi |
|
Pengontrol |
Kontroler daya telekomunikasi digital canggih |
|
Tampilan |
Tampilan LCD dengan antarmuka status |
|
Pelabuhan Komunikasi |
Ethernet / RS485 / CAN |
|
Pilihan Protokol |
SNMP / Modbus / antarmuka Web |
|
Item Pemantauan |
Input AC, output DC, status baterai, status modul, alarm, suhu, status kipas |
|
Log Acara |
Didukung |
|
Pemberitahuan Alarm Dari Jauh |
Didukung |
Spesifikasi Lingkungan
|
Parameter |
Spesifikasi |
|
Suhu operasi |
-25°C sampai +65°C |
|
Suhu penyimpanan |
-40°C sampai +75°C |
|
Kelembaban Relatif |
5%~95% (tidak kondensasi) |
|
Ketinggian |
Hingga 3000 m (derating mungkin berlaku) |
|
Tingkat Kebisingan |
≤ 65 dB |
-
