Sistem Rak Kabinet 18kw Terpadu untuk Memberi Daya Peralatan Telekomunikasi
Properti Dasar
Tempat Asal:
Shenzhen, Tiongkok (Daratan)
Nama Merek:
ESTEL
Sertifikasi:
ISO9001, CE, 3C, FCC
Properti Perdagangan
Jumlah Pesanan Minimum:
1
Harga:
987-2327 usd
Ketentuan Pembayaran:
L/C, D/A, D/P, T/T, Western Union
Kemampuan Pasokan:
2.500 set per bulan
Ringkasan Produk
Pemasangan Rak Kabinet satu atap 18kwPenyearahSistemuntukBertenagaTelekomunikasiPeralatan Ikhtisar Produkdari18kwPenyearahSistem Dirancang untuk keandalan tingkat operator dan penyaluran daya dengan kepadatan tinggi, sistem penyearah 18kW Seri ET memastikan daya DC tanpa gangguan untuk kantor pusat ...
Rincian Produk
Menyoroti:
sistem rectifier rak 18kw
,sistem kabinet daya telekomunikasi
,rectifier daya peralatan telekomunikasi
Dimension:
482,5mm(L)*350mm(T)*5U(T)
Input Voltage:
220VAC fase tunggal
Capacity:
18kW
Rectifier Module:
3000w, 6 buah
Redundancy:
N+1
Module Efficiency:
＞ 96%
Battery Breaker:
Pemutus sirkuit 2*125A 1P
Communicatoion Port:
SNMP, RS485
Deskripsi Produk
Pemasangan Rak Kabinet satu atap 18kwPenyearahSistemuntukBertenagaTelekomunikasiPeralatan
Ikhtisar Produkdari18kwPenyearahSistem
Dirancang untuk keandalan tingkat operator dan penyaluran daya dengan kepadatan tinggi, sistem penyearah 18kW Seri ET memastikan daya DC tanpa gangguan untuk kantor pusat telekomunikasi, pusat data menengah hingga besar, dan lingkungan industri. Sistem ini beroperasi dari input fase tunggal 220V AC dan menghasilkan output DC yang diatur dengan baik mulai dari –43V hingga –58V, dengan pengaturan standar –53.5V. Menghasilkan hingga 18kW dan mencapai efisiensi konversi di atas 96% pada spektrum beban umumnya, teknologi ini secara signifikan mengurangi penggunaan energi dan kebutuhan pendinginan yang menyertainya.
Dibangun dengan mempertimbangkan pengoperasian berkelanjutan, unit ini mengakomodasi hingga enam modul penyearah 3000W hot-swappable, memungkinkan konfigurasi redundansi N+1 atau lebih tinggi. Setiap modul berbobot di bawah 2kg dan menggunakan pendinginan udara paksa, Koreksi Faktor Daya aktif (≥0,99), dan Distorsi Harmonik Total yang rendah (THDi ≤5%) untuk memastikan interaksi jaringan yang lancar dan output yang stabil. Semua komponen ditempatkan dalam sasis 5U berukuran 19 inci yang dapat dipasang di rak dengan rating IP20, dengan kemampuan hot-swap akses depan yang menyederhanakan perawatan. Busbar tembaga yang dipasang di belakang menyediakan jalur koneksi impedansi rendah dan arus tinggi.
Fiturdari18kwPenyearahSistem

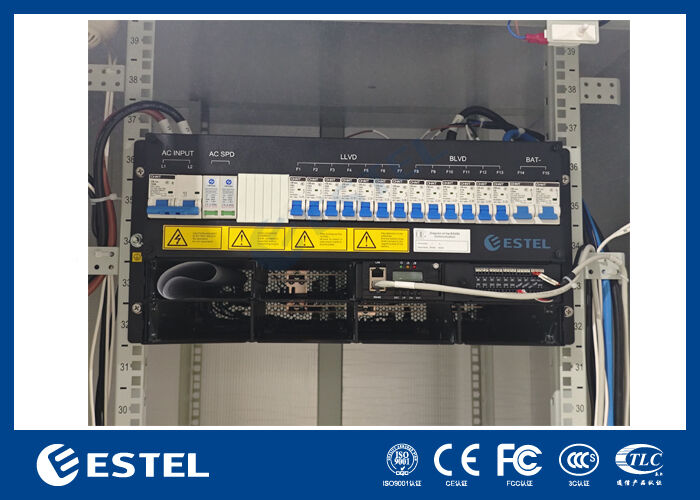

Distribusi AC
-
Masukan 220VAC fase tunggal
-
Pemutus masukan 1 x 125A 2P
-
Frekuensi 45~65Hz – berfungsi di seluruh dunia
-
Perlindungan lonjakan SPD 20/40kA
Distribusi DC – Keluaran
-
-43~-58VDC (nilai -53,5VDC)
-
Kapasitas maksimum 18kW
-
Modul 6 x 3kW, redundansi N+1
Distribusi DC – Baterai
-
Pemutus baterai 2 x 125A 1P – mendukung rangkaian baterai ganda
Distribusi DC – Pemutus Beban
LLVD:
-
3x63A/1P
-
2x40A/1P
-
2x32A/1P
BLVD:
-
3x16A/1P
-
2x10A/1P
-
2x6A/1P
DasarSpesifikasi dari18kwPenyearahSistem
| Dimensi | 482.0W)*350.0(D)*5U(T) |
| Berat | ≤20kg (tanpa penyearah) |
| Modus pendinginan | Pendinginan alami |
| Modus instalasi | Dipasang pada rak 19 inci |
| Pemeliharaan | Pemeliharaan depan, dukungan perubahan tingkat modul |
| Tingkat perlindungan | IP20 |
Distribusi Tenaga Listrikdari18kwPenyearahSistem
|
Distribusi AC |
Modus masukan | fase tunggal 220VAC |
| Pemutus masukan | 1*125A 2P | |
| Frekuensi masukan | 45~65Hz, nilai terukur: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us | |
|
Distribusi DC |
Tegangan keluaran | -43~-58VDC, nilai terukur: -53.5VDC |
|
Kapasitas keluaran (Maksimum)
|
18kw(6*3kw, redundansi N+1) | |
|
Pemutus baterai
|
Pemutus sirkuit 2*125A 1P | |
| Pemutus beban |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
Modul Penyearahdari18kwPenyearahSistem
| Tegangan masukan | 85VAC～300VAC, diberi nilai 220VAC |
| Efisiensi | >96% |
| Nilai daya | 3000W(176~300VAC) |
| Suhu kerja | -40℃~+75℃(keluaran penuh di bawah 50℃) |
| Dimensi | 106,5mm(L)×286mm(T)×41,5mm(1U/Jam) |
| Berat | ≤2kg |
| Modus pendinginan | Pendinginan paksa |
| Faktor kekuatan | ≥0,99 |
| THD | ≤5% |
| keluaran DC | –43 ~ –58VDC, terukur –53.5VDC, maks 55A |
Pengendali dari18kwPenyearahSistem
| Masukan sinyal | 3 AI (3 suhu lingkungan), 7 DI |
| Keluaran alarm | 6 LAKUKAN |
| Antarmuka komunikasi | RS485/SNMP |
| Modus tampilan | layar LCD |
Lingkungan18kwPenyearahSistem
| Beroperasi suhu |
-40℃ ~ +65℃ (output penuh di bawah 50℃) |
| Suhu penyimpanan | -40℃~+70℃ |
| Kelembapan pengoperasian | 5%~95%(tanpa kondensasi) |
|
Ketinggian |
0~3000m(Jika ketinggian berada dalam kisaran 2000m hingga 3000m, suhu pengoperasian maksimum berkurang 1℃ seiring bertambahnya ketinggian 200m.) |
