ET48300 Kekuatan pengoreksi hibrida terprogram surya kelas telekomunikasi dengan AI DI DO
Rincian Produk
Rectifier hybrid surya telekomunikasi
,Sistem daya telekomunikasi terprogram
,Catu daya AI DI DO
Unit Distribusi Daya Solar Hybrid Rectifier dengan AI DI DO
Ringkasan Produkdari ET48300 Unit Distribusi Daya Pengoreksi Hibrida

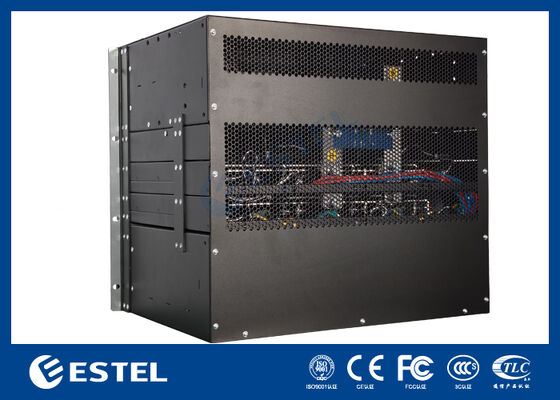

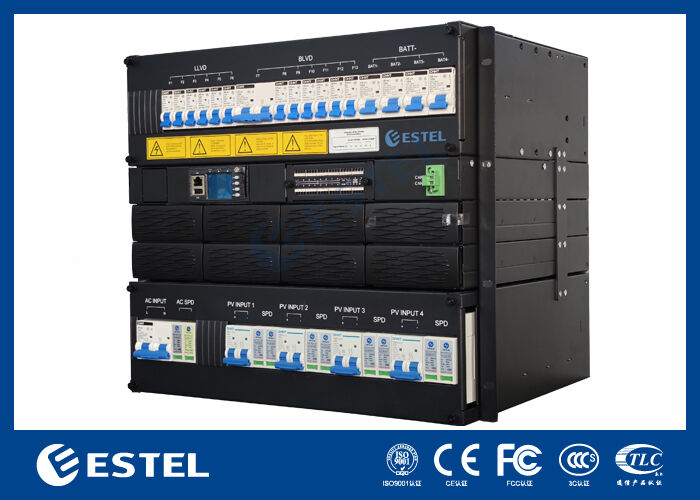

Unit Distribusi Daya Retisitor Hibrida ET48300 adalah sub-rack 19 inci untuk sistem tenaga hibrida yang diproduksi oleh ESTEL,dengan desain kompak tinggi 9U untuk aplikasi kritis transmisi serat dan gelombang mikro, perangkat akses, saklar, dll. Daya maksimum sistem adalah 300A, dengan pemutus sirkuit untuk input AC, input PV, baterai dan beban.Kabel adalah akses depan dengan pemutus sirkuit dan terminal koneksi.
Spesifikasi utama dari Unit Distribusi Daya Pengoreksi Hibrida
-
Jenis:Hybrid Rectifier (AC + DC input ganda)
-
Masukan AC:220VAC fase tunggal
-
Masukan DC:120VDC sampai 425VDC (berbagai untuk integrasi PV surya)
-
Kapasitas output (max):12kW daya rectifier + 12kW daya PV ((N + 1 redundansi)
-
Modul pembesar:4 x 3kW
-
Modul PV:4 x 3kW
Pemantauan & Komunikasidari Unit Distribusi Daya Pengoreksi Hibrida
-
Antarmuka sinyal:AI (Input Analog), DI (Input Digital), DO (Output Digital)
-
Protokol Komunikasi:RS485 dan SNMP
-
Manajemen:Pemantauan jarak jauh, pemberitahuan alarm, dan kontrol sistem melalui NMS atau BMS
Keuntungan Utamadari Unit Distribusi Daya Pengoreksi Hibrida
-
Sumber daya ganda:Menerima input grid 220VAC atau input surya 120-425VDC untuk fleksibilitas maksimum
-
N + 1 redundansi:Satu modul tambahan memastikan operasi tanpa gangguan selama kegagalan modul
-
Skalabilitas tinggi:Desain modul 4+4 mendukung total output hingga 12kw+12kw
-
Jangkauan input DC yang luas:120-425VDC memungkinkan koneksi langsung ke panel surya tanpa konverter tambahan
-
Manajemen jarak jauh:Protokol RS485 dan SNMP untuk integrasi mulus ke dalam infrastruktur jaringan yang ada
Skenario Aplikasidari Unit Distribusi Daya Pengoreksi Hibrida
-
Stasiun dasar telekomunikasi 5G dengan cadangan surya
-
Sistem tenaga surya off-grid dan hibrida
-
Tempat penampungan komunikasi pedesaan terpencil
-
Sistem cadangan daya DC industri
-
Integrasi penyimpanan energi terbarukan
Dasar.Spesifikasi dariUnit Distribusi Daya Pengoreksi Hibrida
| Dimensi | 482.5mm ((W) * 350mm ((D) * 8U ((H) |
| Berat badan | ≤30kg (tanpa pengorek) |
| Pendinginan | Pendinginan alami |
| Pemasangan | 19 inci rak dipasang |
| Pemeliharaan | Pemeliharaan depan, perubahan kelas modul didukung |
| Kelas IP | IP20 |
Distribusi DayadariUnit Distribusi Daya Pengoreksi Hibrida
|
Distribusi AC |
Input volatage | Fase tunggal 220VAC |
| Pemutus input | Pemutus sirkuit 1*125A 2P | |
| Frekuensi input | 45~65Hz, nilai nominal: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us kelas C | |
|
Distribusi DC
|
Tegangan masukan | 120VDC sampai 425VDC |

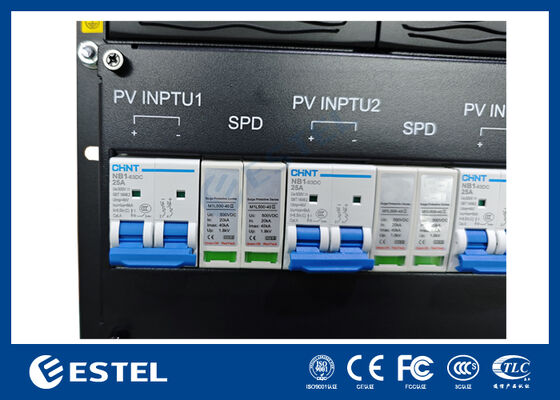

| Pemutus input | Pemutus sirkuit 4*25A 2P | |
| SPD | 20/40KA, 8/20us, kelas C | |
| Tegangan output | -43~-58VDC, nilai nominal: -53.5VDC | |
|
Kapasitas output |
12kw daya rectifier + 12kw daya PV; N+1 redundansi Modul PV: 4*3000w Bentuk pengoreksi: 4*3000w |
|
| Pemutus baterai | 2*125A 1P pemutus sirkuit | |
| Pemutus beban | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Modul PengoreksidariUnit Distribusi Daya Pengoreksi Hibrida
| Tegangan masukan | 85VAC~300VAC, bernomor 220VAC |
| Efisiensi | > 96% |
| Kekuatan nominal | 3000W ((176~300VAC) |
| Suhu kerja | -40°C~+75°C ((50°C @ output penuh) |
| Dimensi | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U tinggi) |
| Berat badan | ≤2kg |
| Mode pendinginan | Pendinginan pendinginan |
| Faktor daya | ≥ 0.99 |
| THD | ≤ 5% |
| Keluar DC | ¥43 ~ ¥58VDC, bernomor ¥53.5VDC, maksimum 55A |
PVModuldariUnit Distribusi Daya Pengoreksi Hibrida
| Tegangan masukan | 120 sampai 425VDC.rating 340VDC |
| Efisiensi | > 96% |
| Kekuatan nominal | 3000W (((200 sampai 425VDC) |
| Suhu kerja | -40°C~+75°C ((50°C @ output penuh) |
| Dimensi | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U tinggi) |
| Berat badan | ≤2kg |
| Mode pendinginan | Pendinginan pendinginan |
| Faktor daya | ≥ 0.99 |
| THD | ≤ 5% |
| Keluar DC | ¥43 ~ ¥58VDC, bernomor ¥53.5VDC, maksimum 55A |
Kontroler Unit Distribusi Daya Hybrid Rectifier

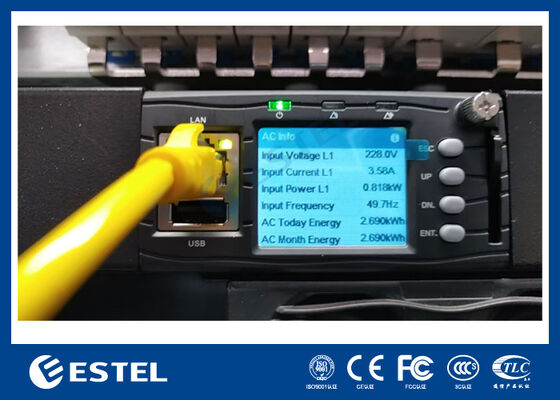

| Pengontrol | Model: MC2900 |
| Masukan sinyal | 3 AI (suhu sekitar), 8 DI |
| Keluarnya alarm | 8 DO |
| Komunikasi | RS485/SNMP |
| Mode Tampilan | LCD screen |
Lingkungan Unit Distribusi Tenaga Pengoreksi Hibrida
| Mengoperasikan suhu |
-40°C ~ +65°C (output penuh di bawah 50°C) |
| Suhu penyimpanan | -40°C~+70°C |
| Kelembaban operasi | 5% ~ 95% ((tidak kondensasi) |
|
Ketinggian |
0~3000m ((Jika ketinggian berada dalam kisaran 2000m sampai 3000m, suhu operasi maksimum menurun 1°C ketika ketinggian meningkat 200m.) |
-
