ET48100P5E22 Sistem Distribusi Daya DC Terpasang di Rak untuk Jaringan Telekomunikasi dengan 8 Output Pengumpan 2 Input Baterai dan Pemantauan Terintegrasi
Rincian Produk
sistem listrik telekomunikasi yang dipasang di rak
,Distribusi daya DC dengan pemantauan
,Sistem listrik telekomunikasi 8 output
ET48100P5E22 Rack Mounted DC Power Distribution System for Telecom Networks dengan 8 Feeder Outputs 2 Battery Inputs dan Integrated Monitoring
Deskripsi Produk Sistem Distribusi Daya DC

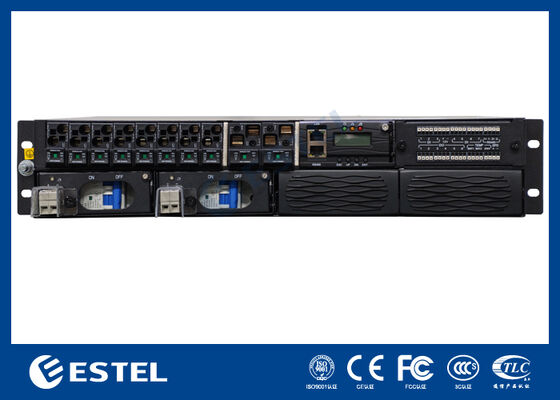

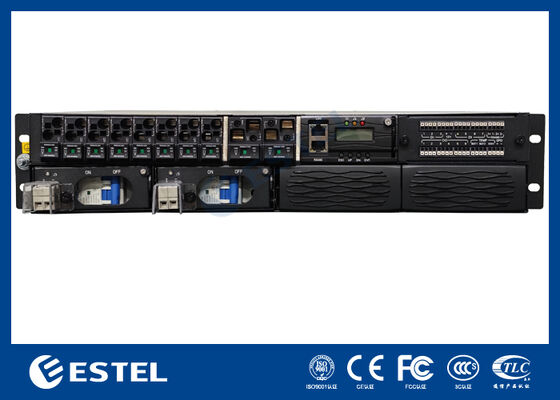

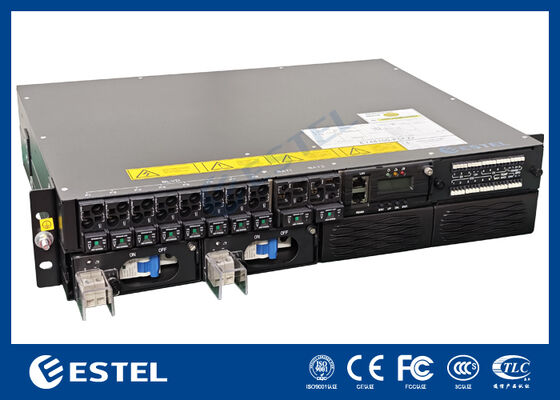

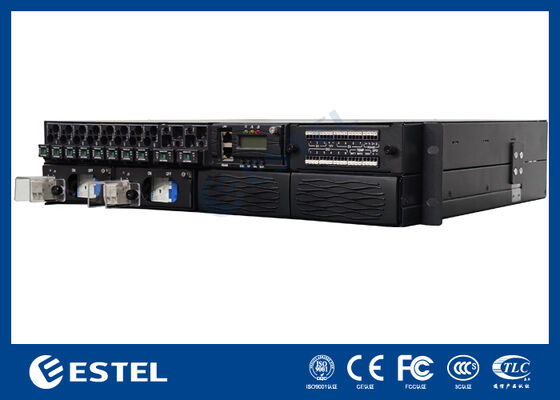

ET48100-P5E22 adalah sistem distribusi daya DC yang dipasang di rak yang dirancang untuk lemari telekomunikasi, situs komunikasi dan ruang peralatan jaringan yang membutuhkan distribusi DC terpusat,akses baterai dan pemantauan jarak jauhBerdasarkan gambar produk, sistem ini memiliki sasis horisontal yang kompak, tata letak kabel akses depan dan pengontrol terintegrasi,membuatnya cocok untuk instalasi lemari di mana efisiensi ruang dan kenyamanan layanan pentingPanel depan jelas dibagi menjadi area output feeder, area input baterai, area kontrol dan komunikasi, dan area terminal alarm / sinyal, yang memungkinkan pemasangan yang lebih mudah,identifikasi dan pemeliharaan sirkuit.
Fitur Utama Sistem Distribusi Daya DC
• Model yang diidentifikasi pada label atas: ET48100-P5E22
• Sasis kompak yang dipasang di rak untuk integrasi kabinet telekomunikasi
• 8 posisi DC feeder yang ditandai dari F1 ke F8
• 2 port input baterai yang ditandai sebagai BAT1 dan BAT2
• 1 posisi BLVD yang ditandai di area distribusi depan
• Kontroler terintegrasi dengan layar LCD, LED status dan tombol operasi
• Port komunikasi bawaan termasuk 1 port LAN dan 1 port RS485
• Blok terminal sinyal terpisah untuk koneksi DI, DO, suhu, baterai dan lingkungan
• Desain akses depan untuk penyederhanaan kabel, inspeksi dan pemeliharaan
Spesifikasi Teknis Sistem Distribusi Daya DC
|
Artikel |
Spesifikasi |
|
Model |
ET48100-P5E22 |
|
Jenis Produk |
Sistem distribusi daya DC yang dipasang di rak |
|
Jenis Instalasi |
Pemasangan rak / lemari horizontal |
|
Struktur kandang |
Sasis logam berprofil rendah dengan tata letak akses depan |
|
Jumlah output feeder |
8 cara pengumpan, berlabel F1F8 |
|
Jumlah input baterai |
2 input baterai, berlabel BAT1 dan BAT2 |
|
Label Pembuatan Beban |
1 posisi yang ditandai BLVD |
|
Tampilan Kontroler |
Layar LCD terintegrasi pada panel depan |
|
Kunci Kontroler |
4 tombol: ESC, UP, DN, ENT |
|
LED status pengontrol |
4 indikator depan terlihat di atas layar |
|
Port Jaringan |
1 × port LAN |
|
Pelabuhan Komunikasi Serial |
1 × RS485 port |
|
Terminal Masukan Digital |
7 terminal DI, berlabel DI 1?? 7 |
|
Terminal Keluar Digital |
6 terminal DO, berlabel DO 1?? 6 |
|
Penanda sinyal bantu |
Tanda terminal termasuk 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Terminal sinyal RS485 tambahan |
Tanda RS485+ / RS485- pada blok terminal sinyal |
|
Tata letak distribusi depan |
Feeder, baterai, pengontrol dan bagian terminal terintegrasi pada satu panel depan |
|
Akses Mekanis |
Operasi dan layanan bagian depan |
|
Bracket pemasangan |
Telinga rak disediakan di kedua sisi sasis |
|
Aplikasi |
Kabinet telekomunikasi, ruang komunikasi, lokasi transmisi, sistem cadangan dan distribusi DC |
Pedoman Operasi Sistem Distribusi Daya DC
-
Pasang ET48100-P5E22 di rak atau lemari standar menggunakan bracket pemasangan samping.
-
Sambungkan sirkuit feeder melalui bagian distribusi depan yang diberi label F1 hingga F8 sesuai dengan desain proyek.
-
Hubungkan senar baterai melalui posisi BAT1 dan BAT2 dan periksa polaritas yang benar sebelum dikomisi.
-
Gunakan antarmuka LAN atau RS485 untuk menghubungkan sistem ke platform pemantauan untuk pengawasan status dan pelaporan alarm.
-
Kabel sinyal eksternal melalui blok terminal sesuai dengan tanda DI, DO, TEMP, BAT dan ENV.
-
