Sistem Daya DC Modular Terintegrasi dengan Distribusi AC atau DC 48V Output Multi-Layer Design untuk Aplikasi Telekomunikasi dan Energi
Rincian Produk
Sistem daya DC modular -48V
,Distribusi daya telekomunikasi AC/DC
,Aplikasi energi sistem listrik multi-lapisan
Sistem Daya DC Modular Terintegrasi dengan Distribusi AC atau DC 48V Output Multi-Layer Design untuk Aplikasi Telekomunikasi dan Energi
Deskripsi Produk Sistem Daya DC
Integrated Modular DC Power System adalah solusi daya canggih yang dirancang untuk memenuhi permintaan berkembang dari jaringan telekomunikasi modern dan aplikasi energi.sistem ini menyediakan input AC terintegrasi, distribusi DC, slot rectifier, dan pemantauan cerdas dalam sasis yang kompak namun sangat fungsional.
Fitur Utama Sistem Daya DC

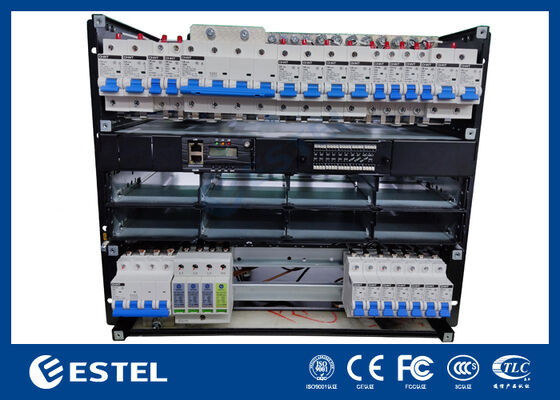

- Desain Multi-Layer: Menggabungkan input AC, distribusi DC, slot rectifier, dan perlindungan baterai dalam satu sasis.
- Input AC dengan Surge Protection: Dibangun dalam AC SPD (Surge Protection Device) untuk melindungi sistem dari surge daya.
- Distribusi DC: Fitur F1 ke F14 saluran pemutus, memungkinkan untuk distribusi daya ke beberapa perangkat dengan overload dan perlindungan sirkuit pendek.
- Perlindungan Baterai: Termasuk modul perlindungan LLVD (Low Voltage Disconnect) dan BLVD (Battery Load Voltage Disconnect) untuk mencegah over-discharge dan memperpanjang umur baterai.
- Slots rectifier: Slots rectifier modular untuk kapasitas yang dapat diskalakan, dengan output khas -48V DC untuk aplikasi telekomunikasi.
- Pemantauan Cerdas: Komunikasi RS485 terintegrasi untuk pemantauan dan diagnostik jarak jauh secara real-time.
- Desain Akses Depan: Mudah dipasang dan dirawat dengan kabel yang jelas dan tata letak akses depan.
- Aplikasi serbaguna: Cocok untuk stasiun basis telekomunikasi, lemari luar ruangan, sistem energi hibrida, dan banyak lagi.
Spesifikasi Teknis Sistem Daya DC
|
Artikel |
Spesifikasi |
|
Jenis Produk |
Sistem Daya DC Modular Terintegrasi |
|
Input AC |
220~240V AC, fase tunggal, dengan proteksi tegangan tinggi (AC SPD) |
|
Tegangan Keluar DC |
-48V DC (standar telekomunikasi) |
|
Kekuatan output nominal |
Hingga 12 kW, dapat diskalakan berdasarkan konfigurasi rectifier |
|
Slots pengoreksi |
4 slot untuk ekspansi pengorek modular |
|
Saluran Output Feeder |
F1 sampai F14 untuk distribusi daya ke beberapa perangkat |
|
Modul Perlindungan Baterai |
LLVD dan BLVD untuk perlindungan over-discharge baterai |
|
Antarmuka Komunikasi |
RS485 untuk pemantauan dan diagnostik jarak jauh |
|
Suhu operasi |
-20°C sampai +50°C |
|
Suhu penyimpanan |
-40°C sampai +70°C |
|
Kelembaban |
5% sampai 95% tidak kondensasi |
|
Berat badan |
7 kg |
|
Perlindungan terhadap Tombak |
SPD AC built-in untuk perlindungan tegangan tinggi |
|
Pemantauan |
Kontroler cerdas terintegrasi dengan layar LCD dan komunikasi RS485 |
Pedoman Operasi Sistem Daya DC
-
Pemasangan:
Pasang Sistem Daya DC Modular Terintegrasi ke dalam rak 19 inci menggunakan bracket pemasangan samping yang disediakan.
-
Koneksi kabel:
Sambungkan input AC (220 ∼ 240 V AC) ke sistem melalui terminal input. Pastikan bahwa polaritas untuk output DC -48 V benar dan terhubung dengan aman ke peralatan telekomunikasi atau jaringan.
-
Modul pembesar:
Sistem ini mendukung hingga 4 rectifier modular. Menginstal dan mengkonfigurasi rectifier berdasarkan kebutuhan daya Anda.dengan konfigurasi khas yang menyediakan hingga 12 kW.
-
Perlindungan dan Pemantauan Baterai:
Hubungkan sistem cadangan baterai ke terminal LLVD dan BLVD. Modul ini mencegah over-discharge baterai dan memastikan umur panjang sistem energi,terutama penting di stasiun basis telekomunikasi jarak jauh.
-
Pemantauan dan Diagnosis Jarak Jauh:
Gunakan antarmuka komunikasi RS485 untuk menghubungkan sistem ke platform pemantauan terpusat.memungkinkan operator untuk memantau tegangan, arus, daya keluar, dan kondisi alarm secara real time.
-
